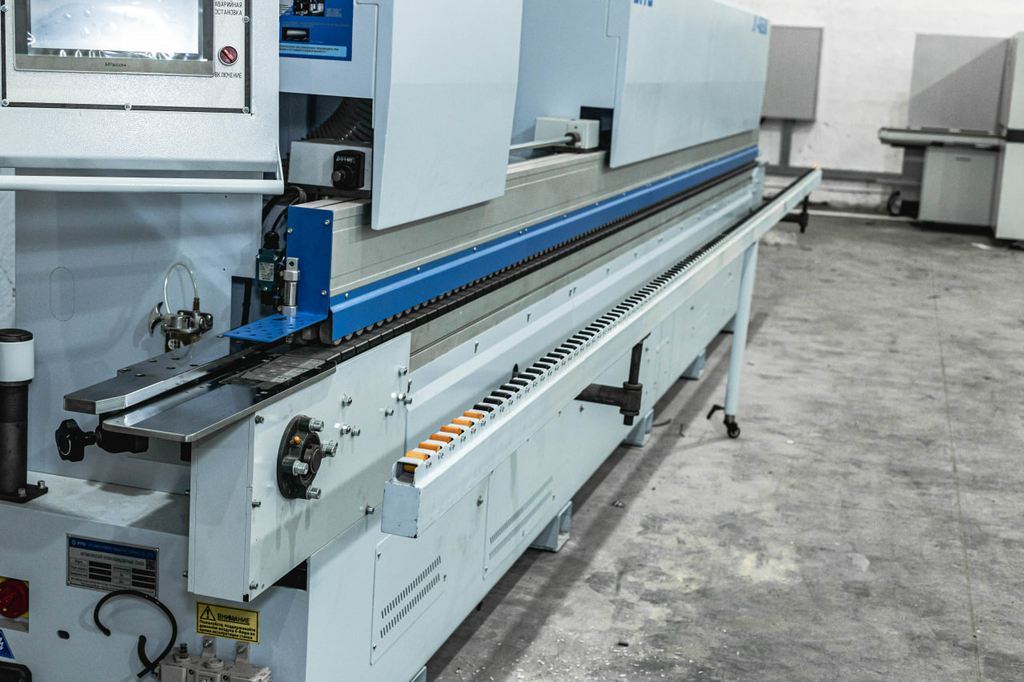

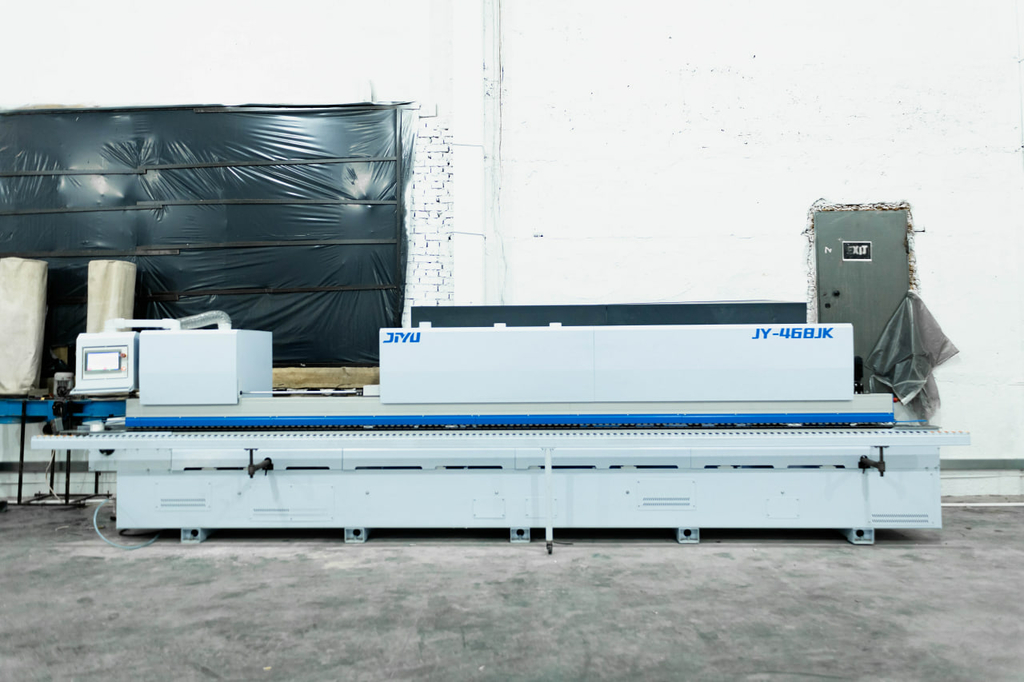

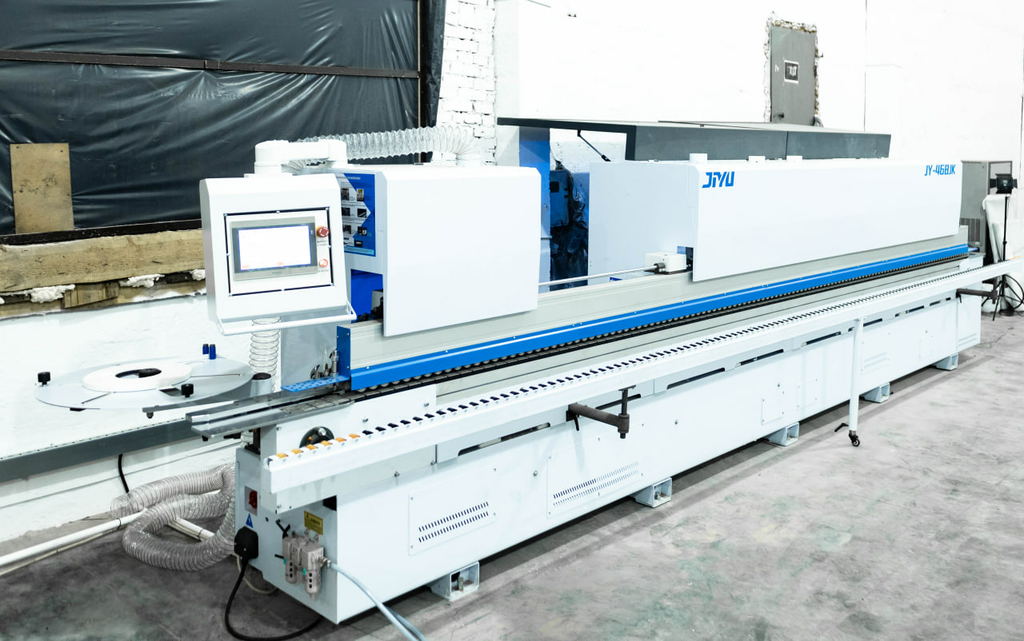

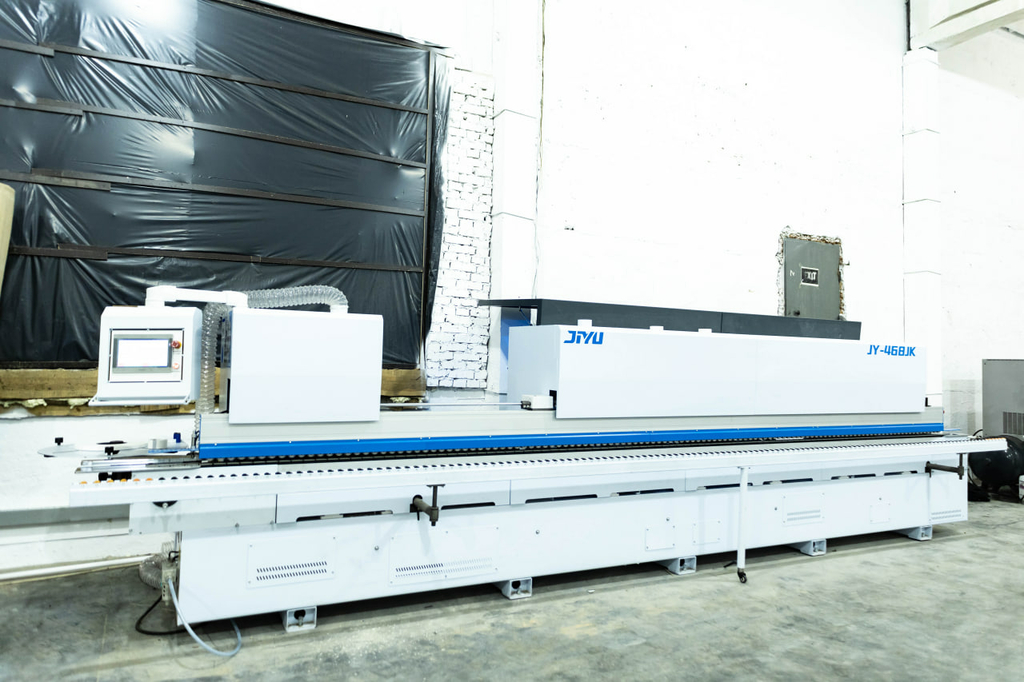

Автоматический кромкооблицовочный станок JIYU JY-468JK
Автоматический кромкооблицовочный станок JIYU JY-468JK предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Применение JIYU JY-468JK
- Производство мебели: облицовка кромок столешниц, полок, шкафов и других мебельных элементов для придания им завершенного вида и защиты от повреждений.
- Декоративная отделка: используется для улучшения эстетического вида изделий, позволяя выбрать различные цвета и текстуры кромок.
- Защита от влаги и механических повреждений: кромки защищают края плит от воздействия влаги, что особенно важно для кухонной и ванной мебели.
- Упрощение процесса сборки: облицованные кромки облегчают дальнейшую обработку и сборку деталей, так как уменьшается риск повреждения.
- Производственные линии: встраивается в автоматизированные линии для массового производства мебели и других изделий из плитных материалов.
Технические характеристики JIYU JY-468JK
| Модель | JY-468J |
| Мин. ширина детали | 60 мм |
| Мин. длина детали | 120 мм |
| Мин. толщина детали | 10 мм |
| Макс. толщина детали | 60 мм |

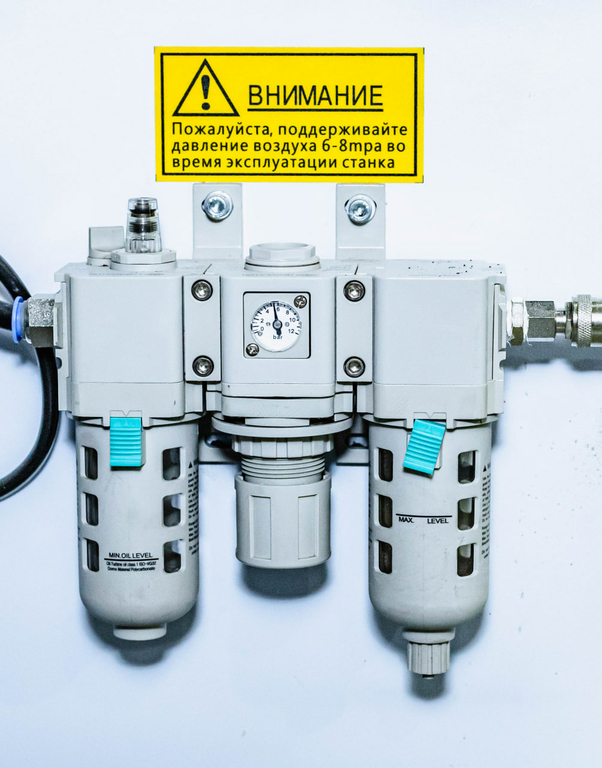

| Рабочее давление | 0,6 МПа |
| Скорость подачи | 15 - 23 м/мин |
| Габаритные размеры | 6800*750*1600 мм |
| Общая мощность | 17 кВт |
| Вес | 2800 кг |
| Мощность привода траверсы | 0,37 кВт |
| Толщина кромочного материала | 0,4 - 3 мм |

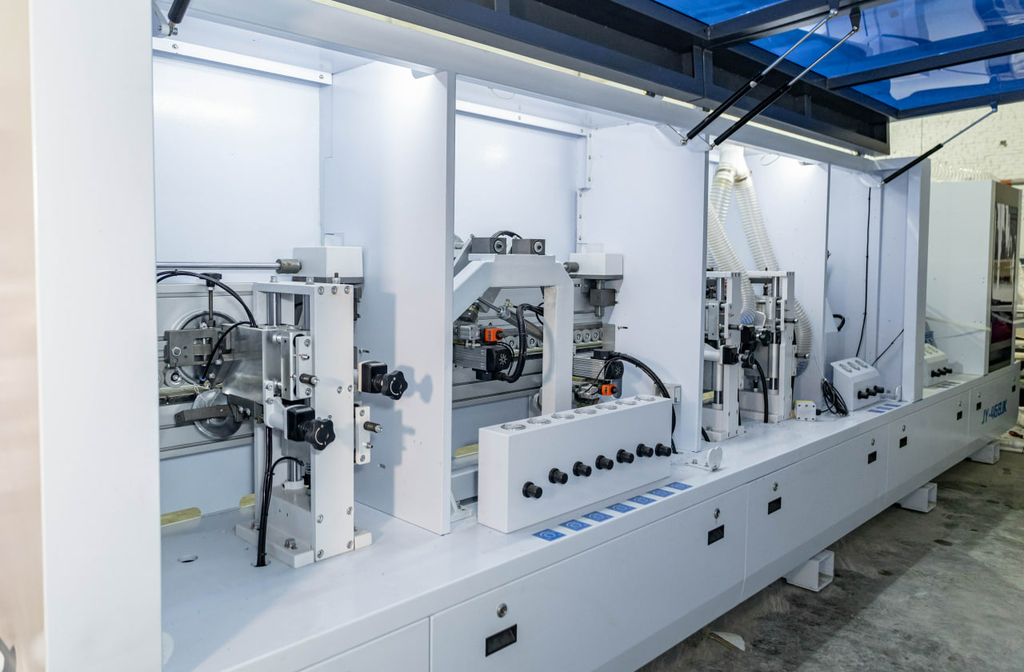

Технические характеристики
 |
УЗЕЛ ПРИФУГОВКИ Узел предварительного фрезерования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2 квт 12000 об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 60мм |
 |

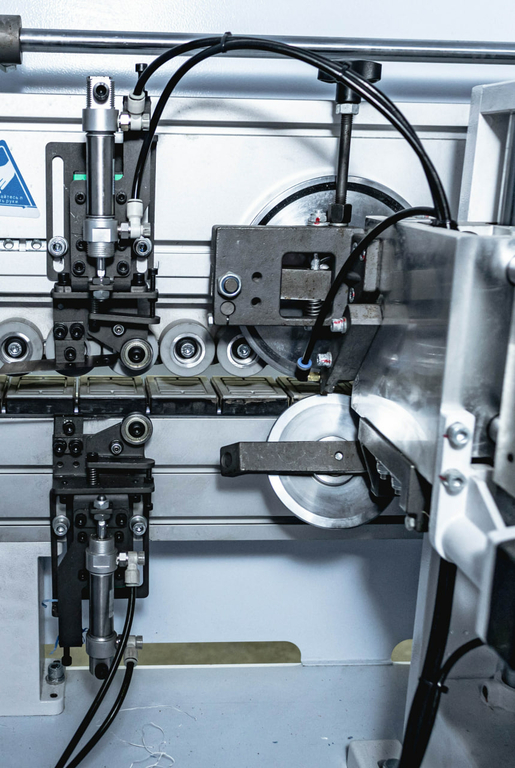

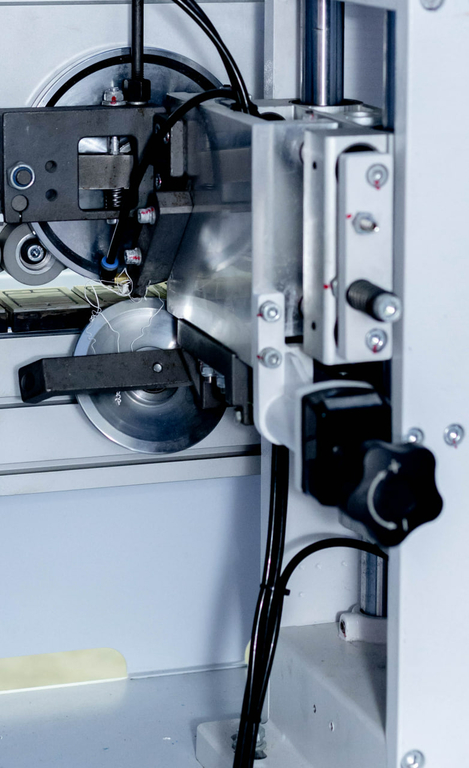

КЛЕЕВАЯ ВАННА И УЗЕЛ ПОДАЧИ Клеевая ванна с нижним расположе нием, не требует перенастройки на толщину материала, обеспечива ет безупречное нанесение клея-расплава на торец обрабаты ваемой детали Узел подачи рулонного и полосового кромочного материала |
 |

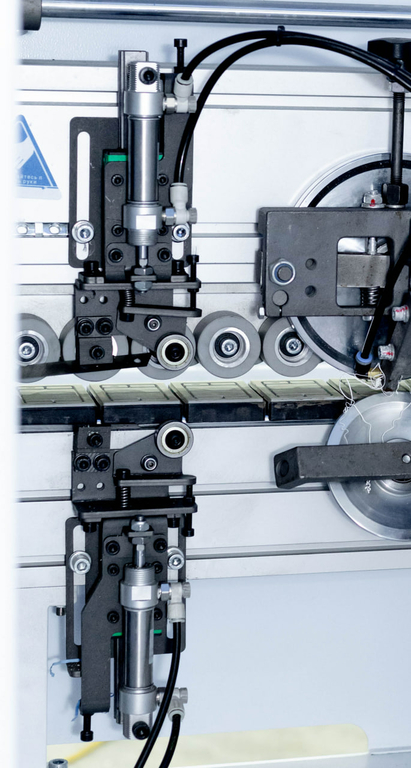

ПРИЖИМНОЙ УЗЕЛ Прижимной пневматически управляемый узел состоит из одного основного и пяти допрессовочных роликов. Ролики оснащены механиз мом очистки. |
 |

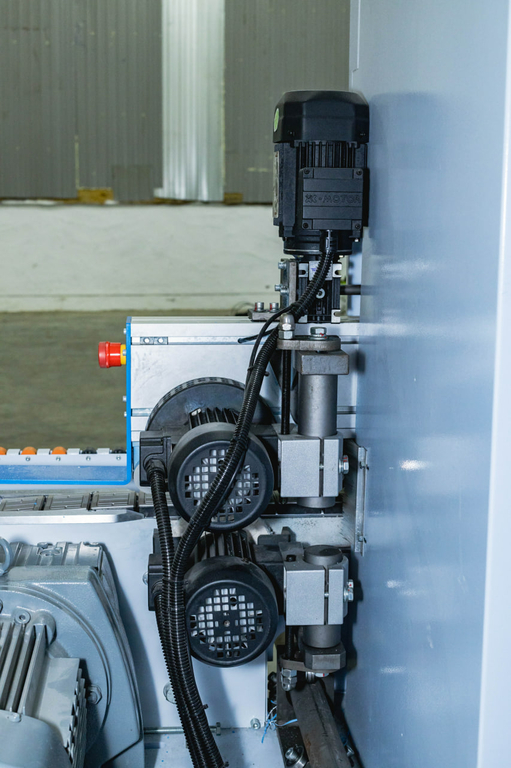

ТОРЦОВОЧНЫЙ УЗЕЛ С ДВУМЯ ВЫСОКОЧАСТОТНЫМИ МОТОРАМИ Оснащен высоко оборотистыми двигателями 12000 об/мин; совершая движение по линейным направляю щим, обеспечивает точное торцева ние в размер пильными дисками D-100мм. Аспирационный кожух обеспечивает отвод стружки из зоны торцевания. |
 |
ФРЕЗЕРНЫЙ УЗЕЛ С ПРЯМЫМИ НОЖАМИ Оснащен двумя высокооборотистыми моторами по 0,75 квт с оборотами 12000 об/мин. Узел оснащен 2 фрезами с прямыми ножами |
 |
ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ ФРЕЗАМИ Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000 об/мин с шестиножевыми фрезами R2. Массивные копировальные устрой ства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков. |
 |
ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ R=2ММ Циклевочный агрегат для кромок толщиной 2 мм с оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками. |
 |
УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработ ку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала |
 |
УЗЕЛ ПОЛИРОВКИ Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям. |

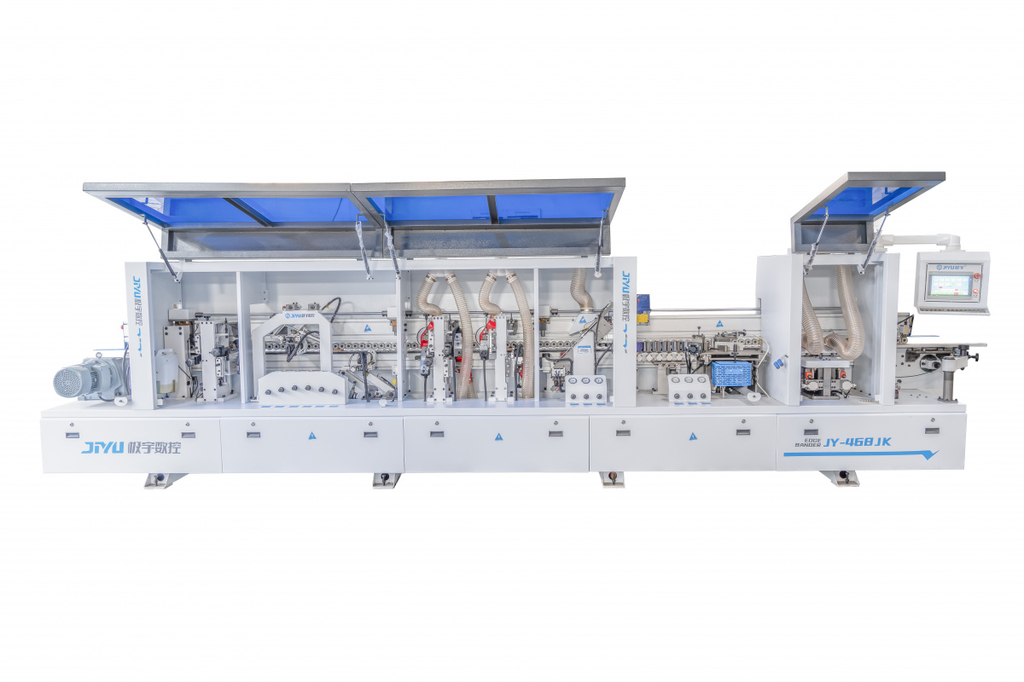

Конструктивные особенности JIYU JY-468JK
 |
ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА Каждый узел управляется отдельным инвертором. SHILIN (Тайвань) |
 |
СТАНИНА Станина станка изготовлена из толстостенной стали с реализо ванными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания. |
 |

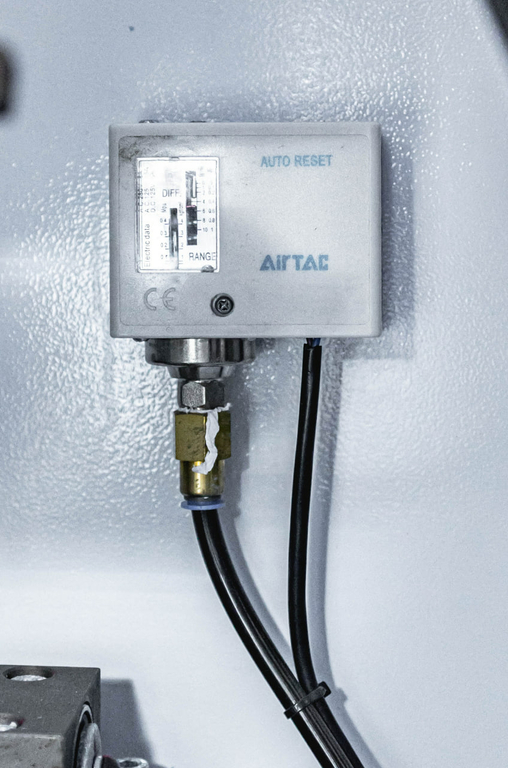

ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ AirTAC |
 |
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Электрические компоненты от проверенных мировых производи телей, в том числе Schneider Electric промышленной серии. |
 |

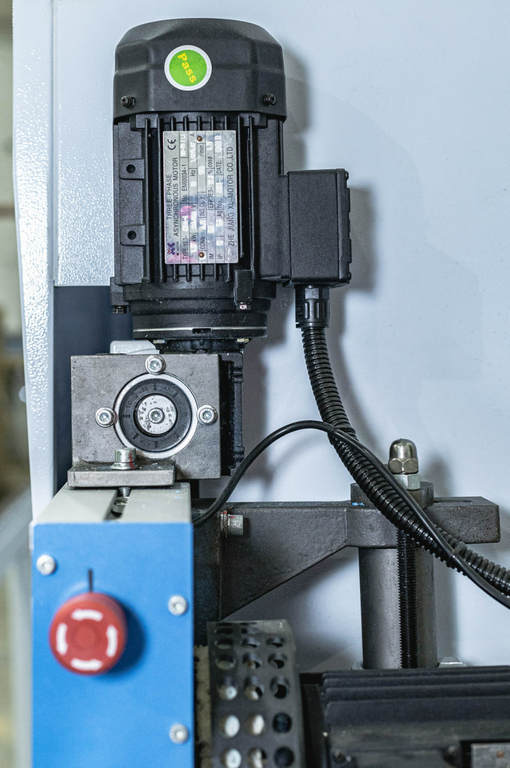

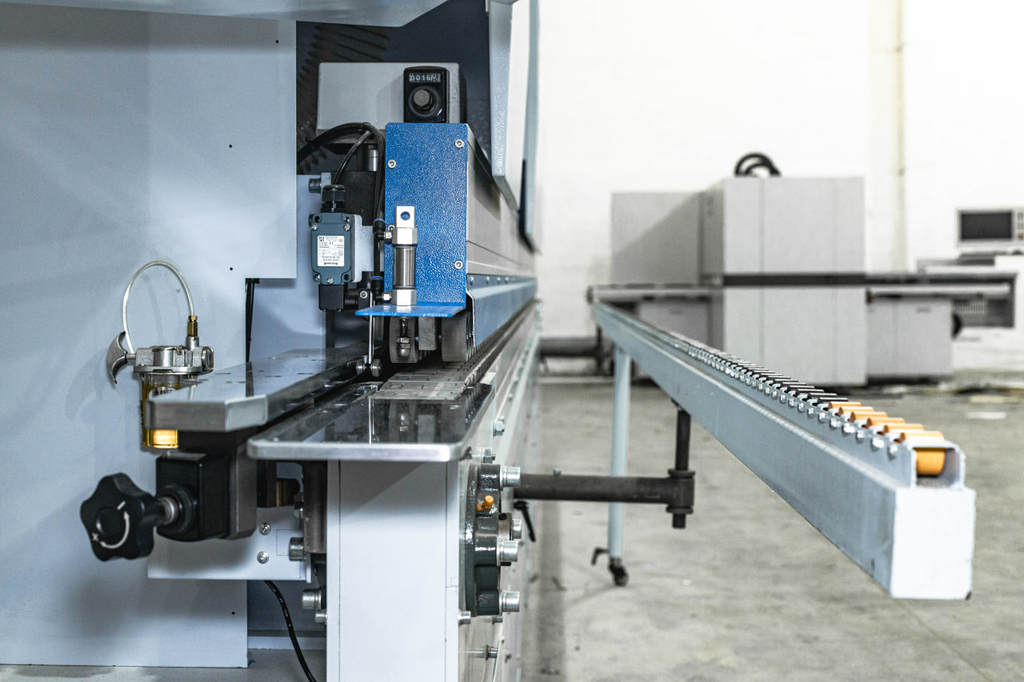

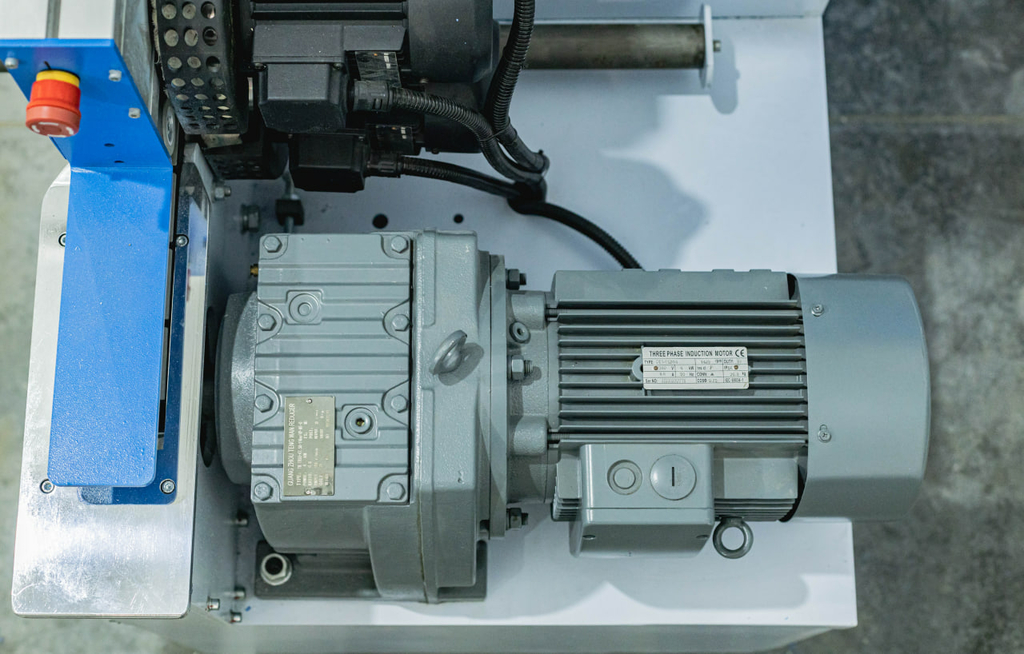

ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки. Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надеж но перемещает заготовки с шириной от 80мм.Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук/ |
 |

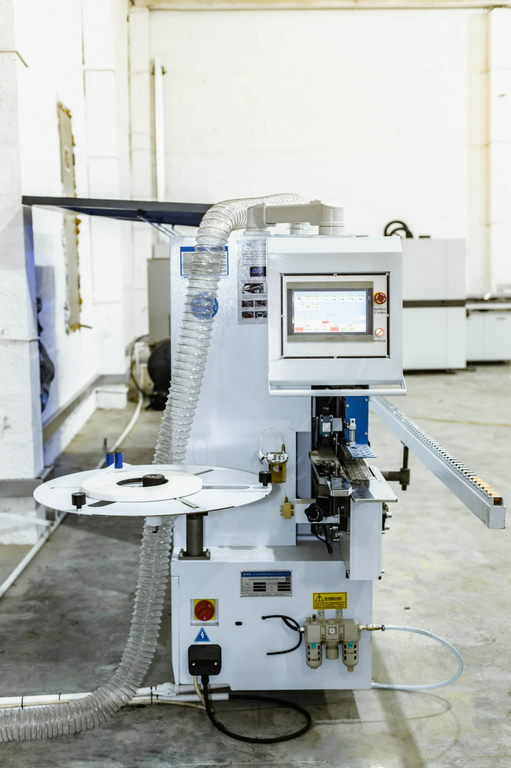

ПУЛЬТ УПРАВЛЕНИЯ Информативная и простая в использовании панель управления позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора. |
 |
НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ JIYU |
 |

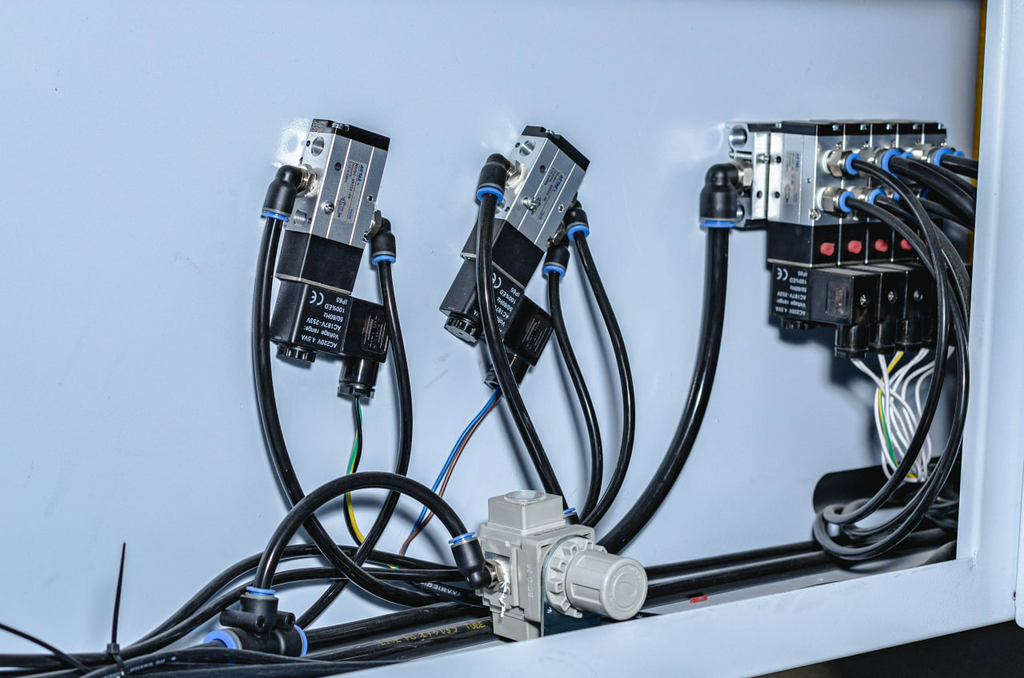

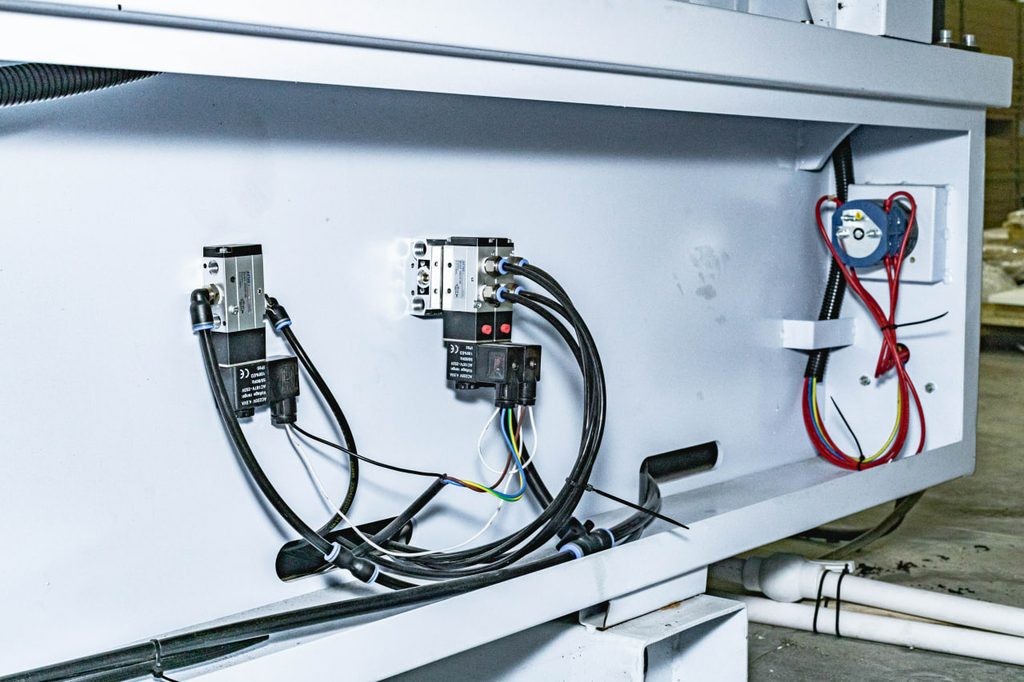

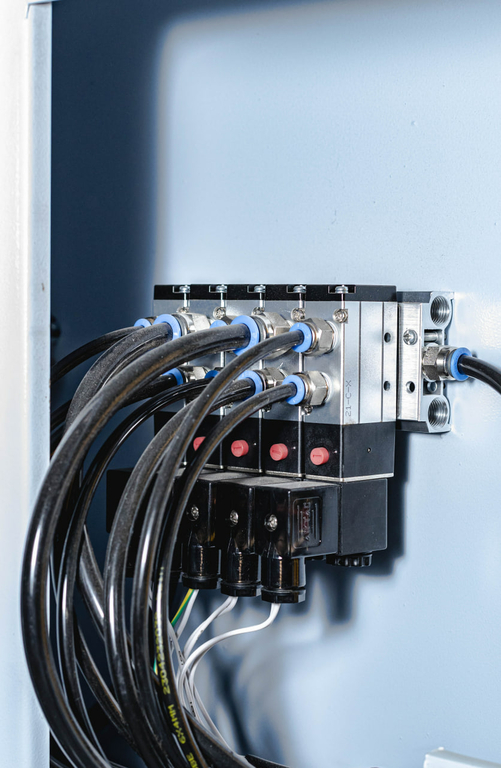

AIRTAC/EASUN Электромагнитные клапана управления пневмосистемами |
 |
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ HONEYWELL TAIWAN |
