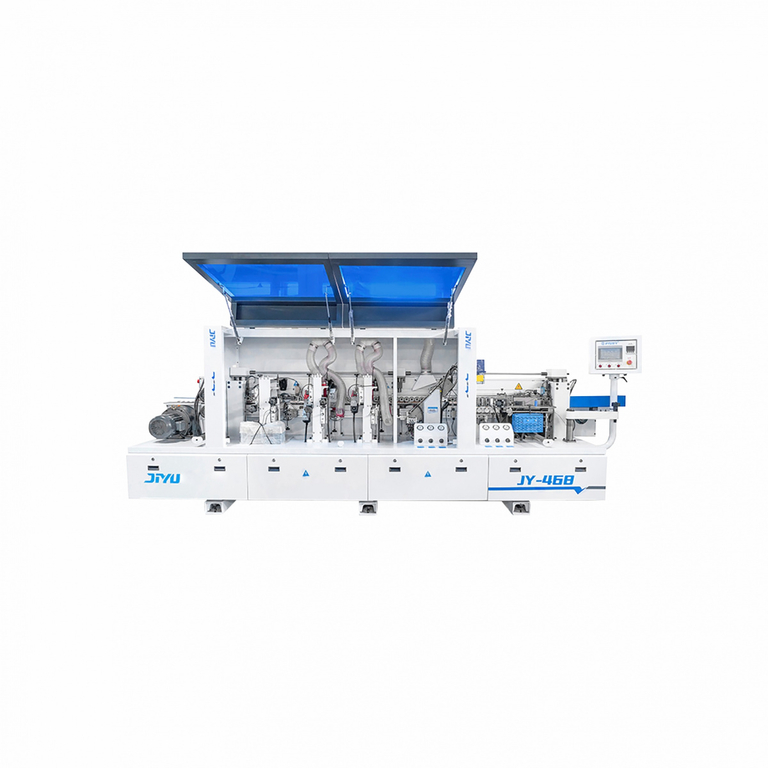

Автоматический кромкооблицовочный станок JIYU JY-468
Автоматический кромкооблицовочный станок JIYU JY-468 предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Применение JIYU JY-468
- Производство мебели: Облицовка кромок столешниц, полок, шкафов и других мебельных элементов для придания им завершенного вида и защиты от повреждений.
- Декоративная отделка: Используется для улучшения эстетического вида изделий, позволяя выбрать различные цвета и текстуры кромок.
- Защита от влаги и механических повреждений: Кромки защищают края плит от воздействия влаги, что особенно важно для кухонной и ванной мебели.
- Упрощение процесса сборки: Облицованные кромки облегчают дальнейшую обработку и сборку деталей, так как уменьшается риск повреждения.
- Производственные линии: Встраивается в автоматизированные линии для массового производства мебели и других изделий из плитных материалов.
Технические характеристики JIYU JY-468
| Модель | JY-468JG |
| Мин. ширина детали | 60 мм |
| Мин. длина детали | 120 мм |
| Мин. толщина детали | 10 мм |
| Макс. толщина детали | 60 мм |
| Рабочее давление | 0,6 МПа |
| Скорость подачи | 15 - 23 м/мин |
| Габаритные размеры | 5900*750*1600 мм |
| Общая мощность | 20,1 кВт |
| Вес | 2300 кг |
| Мощность привода траверсы | 0,37 кВт |
| Толщина кромочного материала | 0,4 - 3 мм |
Конструктивные особенности JIYU JY-468
 |

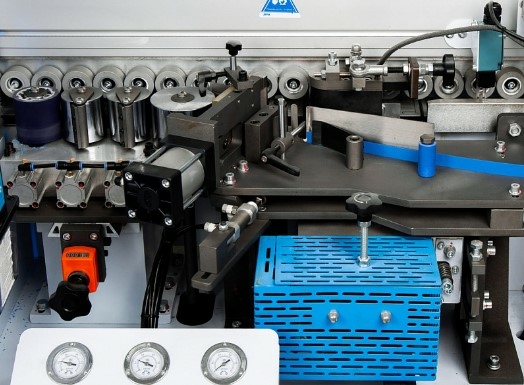

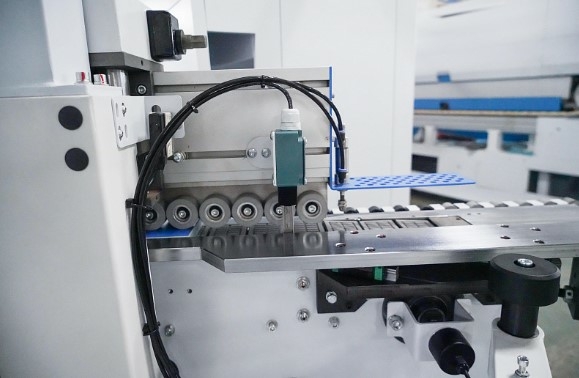

КЛЕЕВАЯ ВАННА И УЗЕЛ ПОДАЧИ Клеевая ванна с нижним расположением, не требует перенастройки на толщину материала, обеспечивает безупречное нанесение клея-расплава на торец обрабатываемой детали. Узел подачи рулонного и полосового кромочного материала. Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3 мм и с полосовым кромочным материалом. |
 |

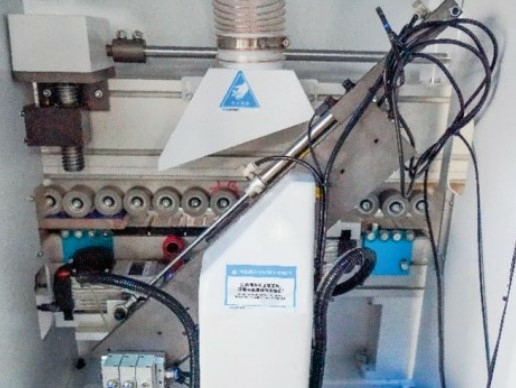

ТОРЦОВОЧНЫЙ УЗЕЛ Торцовочный узел с двумя высокочастотными моторами: Оснащен высоко оборотистыми двигателями 12000 об/мин; совершая движение по линейным направляющим, обеспечивает точное торцевание в размер пильными дисками D-100мм. Аспирационный кожух обеспечивает отвод стружки из зоны торцевания |
 |

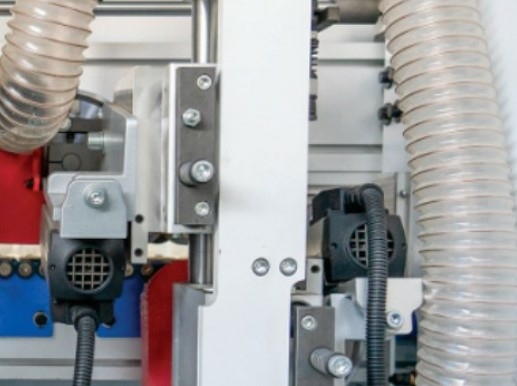

ФРЕЗЕРНЫЙ УЗЕЛ С ПРЯМЫМИ НОЖАМИ Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 12000об/мин. Узел оснащен 2 фрезами с прямыми ножами. |
 |

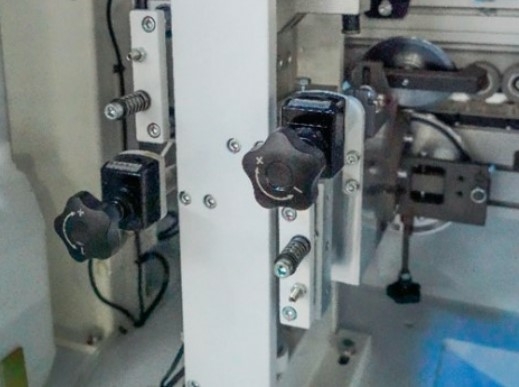

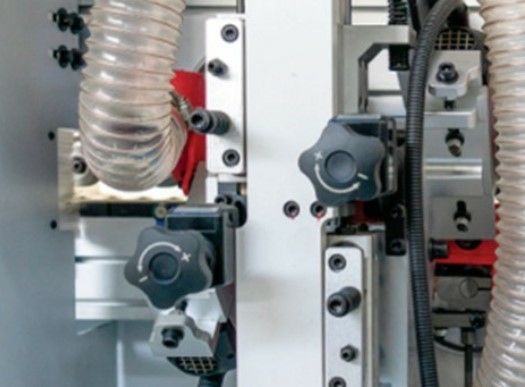

ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ ФРЕЗАМИ Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000об/мин с шестиножевыми фрезами R2. Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков. |
 |

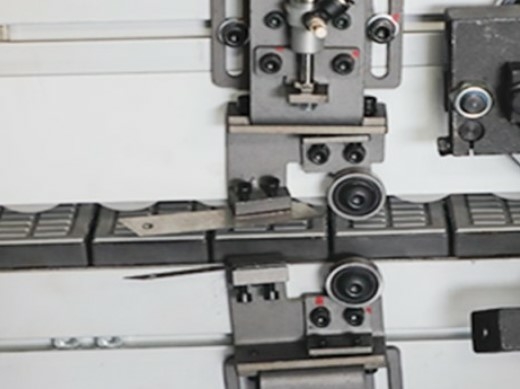

ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ R=2ММ Циклевочный агрегат для кромок толщиной 2мм оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками. |
 |
УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала. |
 |
УЗЕЛ ПОЛИРОВКИ Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям. |
 |
ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА Каждый узел управляется отдельным инвертором. SHILIN (Тайвань) |
 |
СТАНИНА Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания. |
 |
ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ AIRTAC |
 |

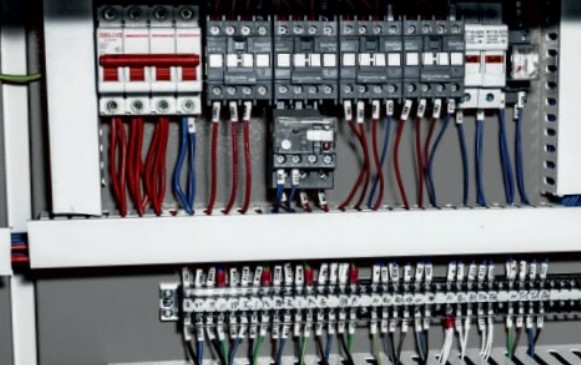

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Электрические компоненты от проверенных мировых производителей, в том числе Schneider Electric и Siemens промышленной серии |
 |
ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки. Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80мм. Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук. |
 |

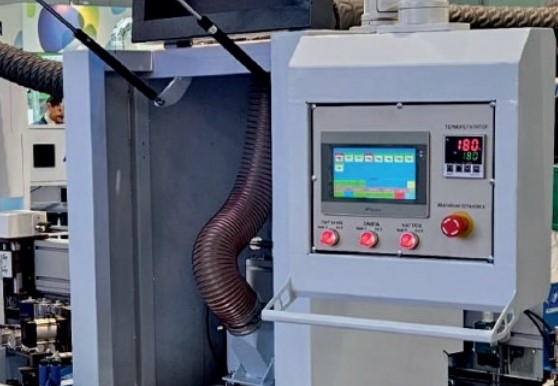

ПУЛЬТ УПРАВЛЕНИЯ Информативная и простая в использовании панель управления позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора. |
 |
НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ JIYU |
 |
AirTAC/Easun Электромагнитные клапаны управления пневмосистемами |
 |
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ HONEYWELL TAIWAN |
