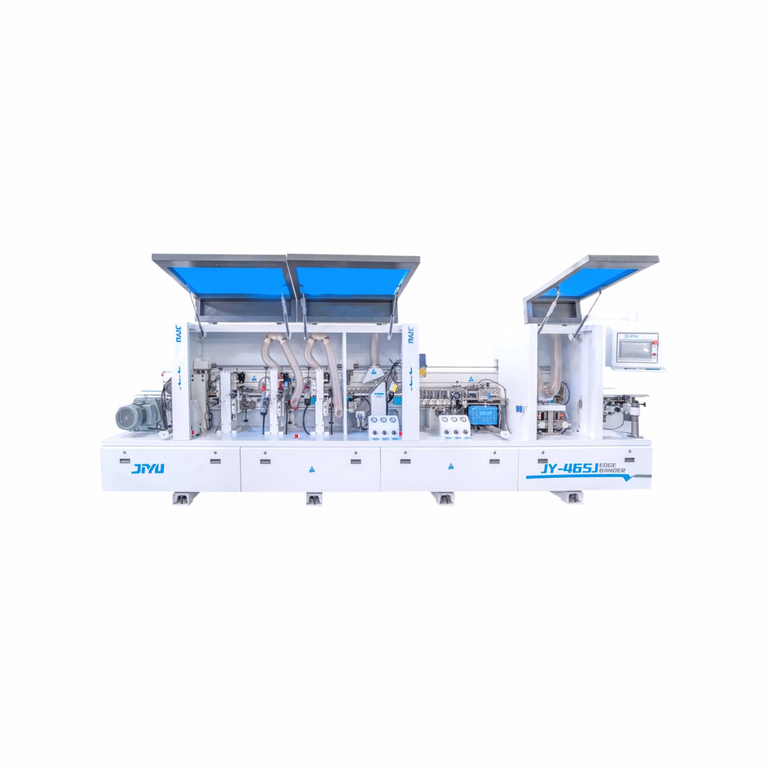

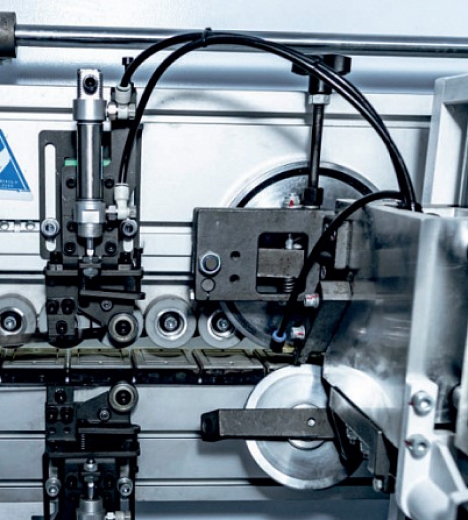

Автоматический кромкооблицовочный станок JIYU JY-465J
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом
Схема обработки JIYU JY-465J
Технические характеристики JIYU JY-465J
| Модель | JY-465J |
| Мин. ширина детали | 60 мм |
| Мин. длина детали | 120 мм |
| Мин. толщина детали | 10 мм |
| Макс. толщина детали | 60 мм |
| Рабочее давление | 0,6 МПа |
| Скорость подачи | 15 - 23 м/мин |
| Габаритные размеры | 5300*750*1600 мм |
| Общая мощность | 15,4 кВт |
| Вес | 1800 кг |
| Мощность привода траверсы | 0,37 кВт |
| Толщина кромочного материала | 0,4 - 3 мм |
Конструктивные особенности JIYU JY-465J
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания. |
 |
ПРИФУГОВКА Узел прифуговки с двумя моторами по 2.2квт и алмазными фрезами. Узел предварительного фрезерования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2квт 12000об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 35мм. Опционально возможна установка фрез для обработки плиты до 60мм |
 |

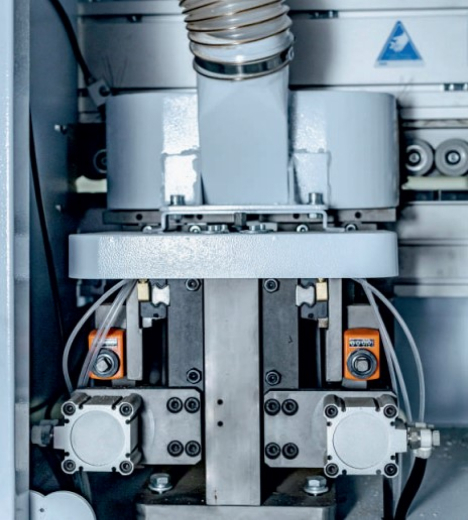

ТОРЦОВОЧНЫЙ УЗЕЛ С ДВУМЯ ВЫСОКОЧАСТОТНЫМИ МОТОРАМИ Оснащен высоко оборотистыми двигателями 12000 об/мин. Совершая движение по линейным направляющим, обеспечивает точное торцевание в размер пильными дисками D 100 мм. Аспирационный кожух обеспечивает отвод стружки из зоны торцевания. |
 |

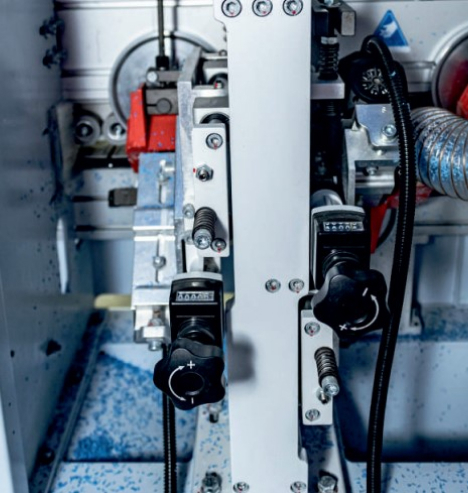

ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000 об/мин с шестиножевыми фрезами R2.Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков. |
 |
ЛАМПА НАГРЕВА Лампа предназначена для прогрева торца детали и улучшения адгезии в зоне склеивания, особенно в прохладных помещениях. |
 |
СИСТЕМА НАНЕСЕНИЯ ОЧИСТИТЕЛЬНОЙ ЖИДКОСТИ Перед процессом полировки распыление чистящего средства эффективно удаляет излишки клея и другие загрязнения с детали |
 |

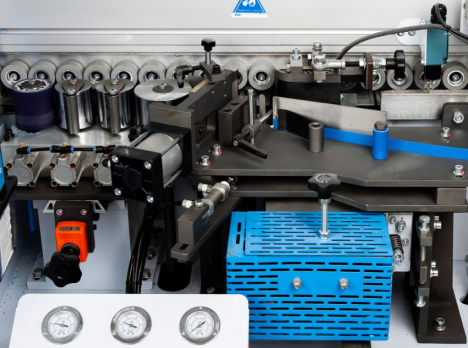

КЛЕЕВАЯ ВАННА И УЗЕЛ ПОДАЧИ Клеевая ванна с нижним расположением, не требует перенастройки на толщину материала, обеспечивает безупречное нанесение клея-расплава на торец обрабатываемой детали. Узел подачи рулонного и полосового кромочного материала. Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3 мм и с полосовым кромочным материалом. |
 |
ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ R=2ММ Циклевочный агрегат для кромок толщиной 2 мм с оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками. |
 |
УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала. |
 |

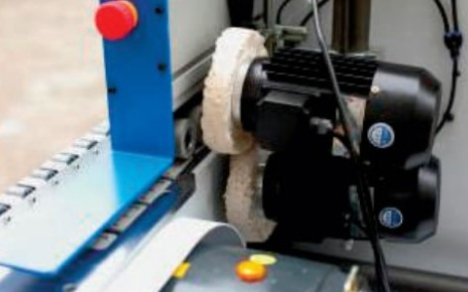

УЗЕЛ ПОЛИРОВКИ Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям |
 |
СТАНИНА Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка. |
 |
ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА Каждый узел управляется отдельным инвертором. SHILIN (Тайвань) |
 |
ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ AIRTAC |
 |
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Электрические компоненты от проверенных мировых производителей, в том числе Schneider Electric промышленной серии |
 |
ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки. Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80мм.Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук |
 |
ПУЛЬТ УПРАВЛЕНИЯ Информативный пульт на базе промышленного компьютера позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора. |
 |

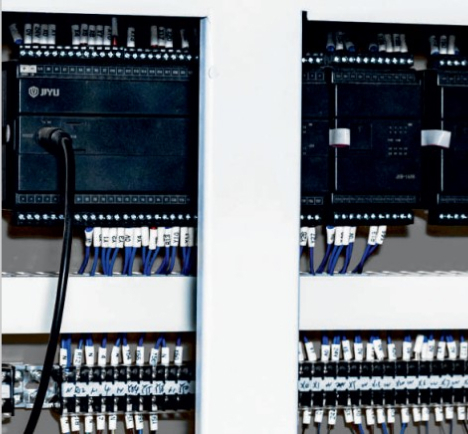

НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ JIYU |
 |
AirTAC/Easun Электромагнитные клапана управления пневмосистемами |
 |
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ HONEYWELL TAIWAN |
 |

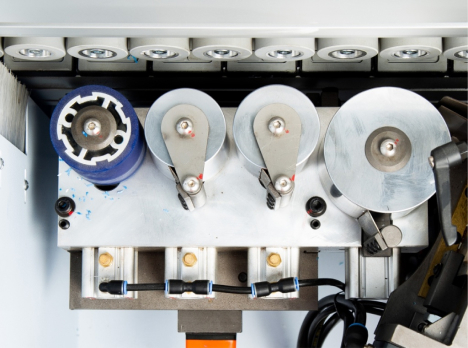

ПРИЖИМНОЙ УЗЕЛ Прижимной пневматически управляемый узел состоит из одного основного и трех допрессовочных роликов. Ролики оснащены механизмом очистки |
