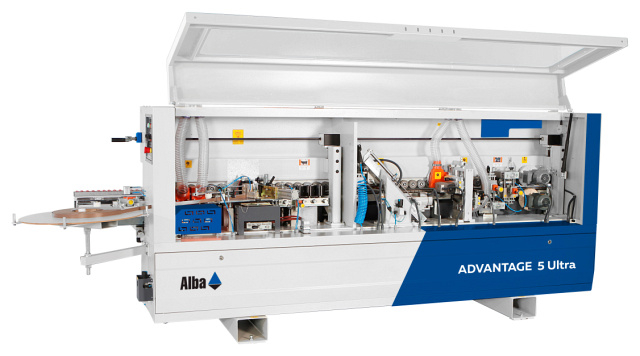

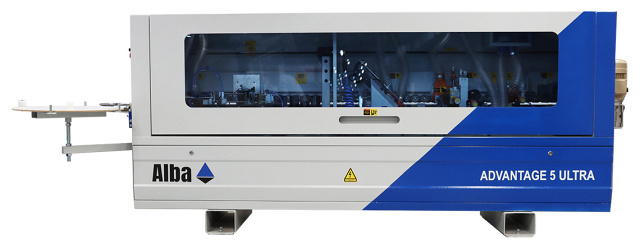

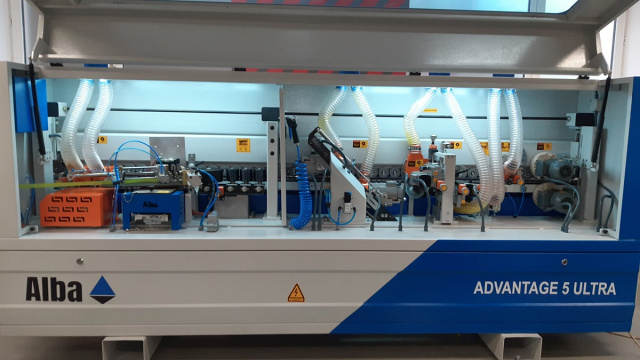

Автоматический кромкооблицовочный станок Alba Advantage 5 Ultra
Автоматический кромкооблицовочный станок Alba Advantage 5 Ultra предназначен для приклеивания кромки прямолинейных щитовых деталей с четырех сторон на клей-расплав.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Автоматический кромкооблицовочный станок Alba Advantage 5 Ultra предназначен для приклеивания кромки прямолинейных щитовых деталей с четырех сторон на клей-расплав.
СХЕМА ОБРАБОТКИ:
 | Подача |
 | Узел предварительного фрезерования |
 | Клеевой узел |
 | Пресс группа |
 | Узел 2-х моторной торцовки |
 | Узел фрезерования свесов (чистовой) |
 | Узел радиусной циклевки |
 | Полировальный узел |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

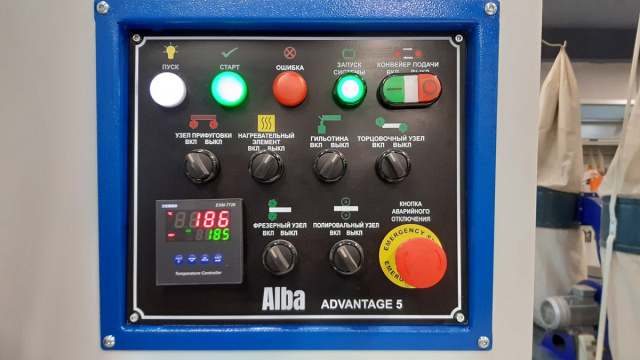

 | Панель управления Управление осуществляется с помощью пульта фирмы Alba. Пульт отображает настройки и рабочие параметры. Простое и понятное включение всех узлов станка. Отображение и настройка температуры клеевой ванны. |

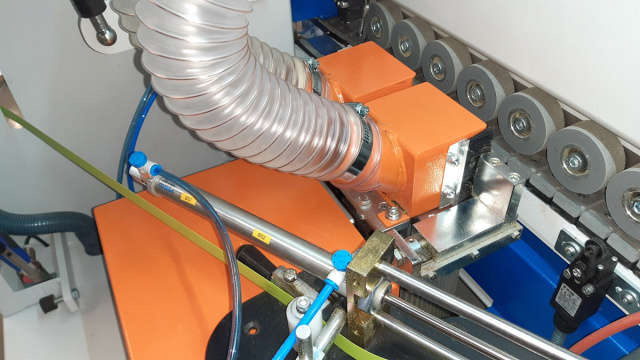

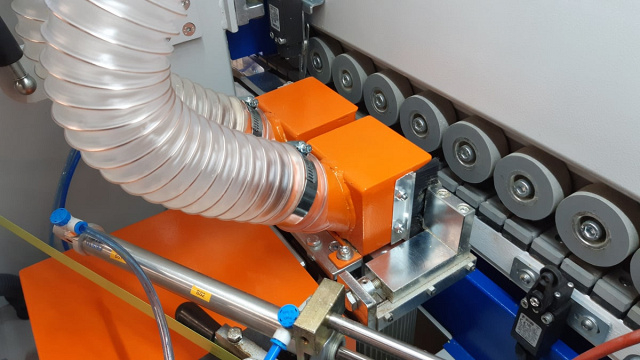

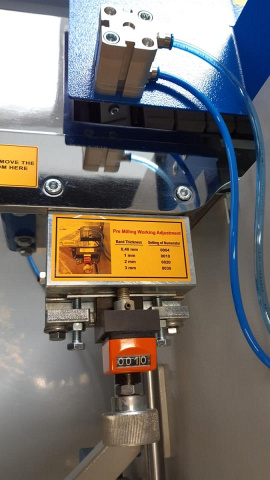

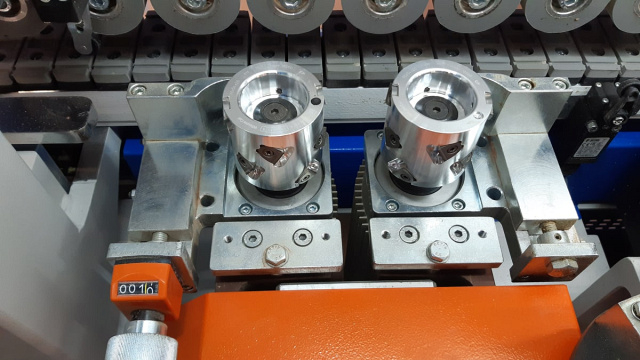

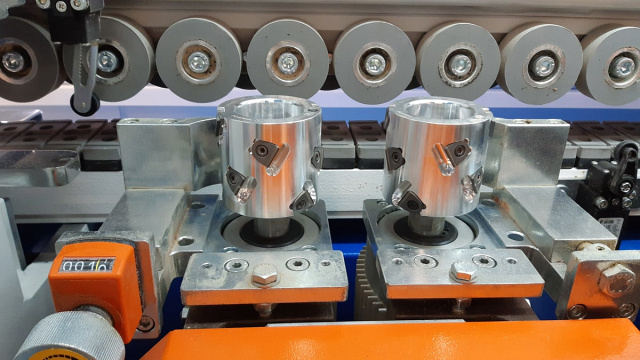

 | Узел предварительного фрезерования Удаление ступеньки в последствие раскроя обеспечивает идеальное качество дальнейшего приклеивания кромки к торцу детали. Узел состоит из 2-х высокочастотных двигателей мощностью 2 x 2,2 кВт 12 000 об/мин. Максимальная толщина съёма до 3 мм На узле установлен алмазный инструмент производства Leitz. |

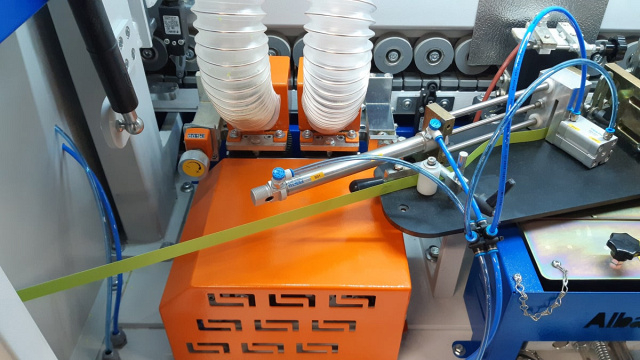

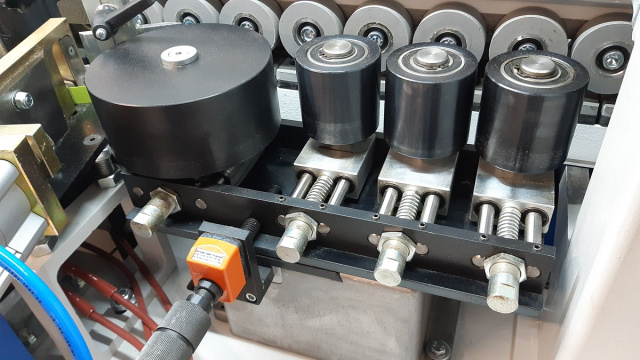

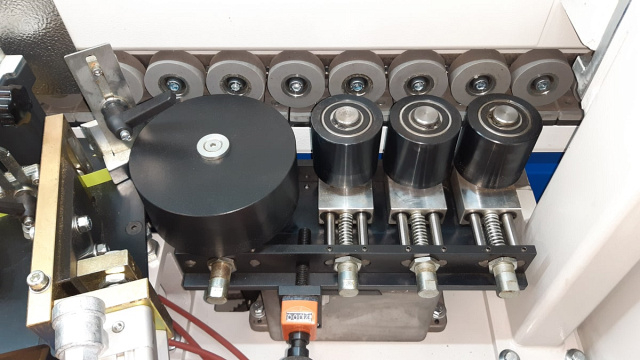

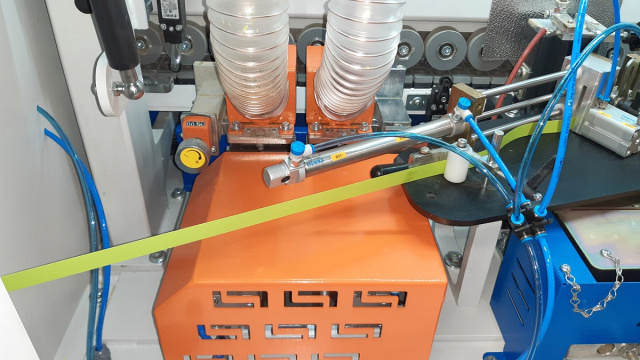

 | Клеевая группа Автоматическое нанесение кромки в рулонах на торец детали прямоугольных панелей с помощью термоплавкового клея. Клеевая ванна: Технические данные: Прижимная пресс группа Четыре ролика из которых один большого диаметра приводной, что обеспечивает оптимальное прижатие кромки, и 3 доприсовочных конусного типа имеющие противоположность друг другу. Механическая настройка усилия давления прижатия роликов к кромочному материалу. |
 | Торцовочный узел Выполняет отрезание передней и задней свесов кромки. Установлено два высокочастотных эл. двигателя мощность по 0,55 кВт. Скорость вращения: 12 000 об/мин. |

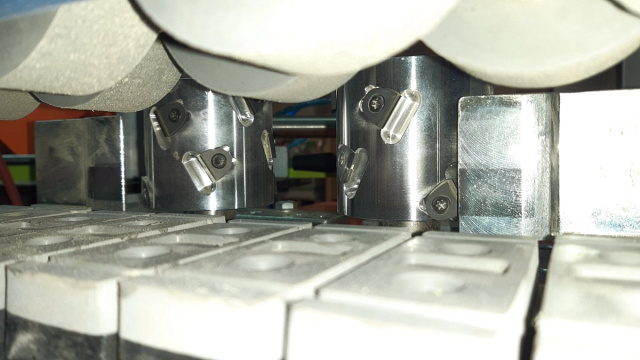

 | Узел снятия свесов Производит фрезерование свесов кромки с верхней и с нижней стороны панели для удаления припуска. Два высокочастотных двигателя;Аспирационные кожухи для удаления стружки;Круглые ручки для настройки положения с механическими цифровыми индикаторами;Ручное отведение узла;Комплект инструмента используемый (R=2) для обработки: тонкая кромка и радиусная кромка;Мощность двигателей по 0,55 кВт;Скорость вращения: 12 000 об/мин. |
 | Узел радиусной цикли Узел позволяет удалять волнистость от фрез. Дисковые копиры для точного позиционирования инструмента к точке обработки;Круглые ручки для настройки положения с механической цифровой индикацией;Диаметр инструмента: 2 мм. |
 | Узел полировки С двумя независимыми двигателями для очистки, полировки кромки и для восстановления цвета. Мощность: 2 x 0,25 кВт, 3000 об/мин |
 | Электрическая система SIEMENS |
 | Пускатели OMRON (Япония) |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Скорость подачи, м/мин | 14,5 |
| Мощность двигателя подачи, кВт | 1,1 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 8 - 60 |
| Габариты детали (мин.), мм | 150 x 80 x 8 |
| Параметры фрез, мм | Ø 70 х Ø 20 x 54 |
| Мощность двигателя фрезерования, кВт | 2 х 2,2 |
| Обороты двигателя, об/мин | 12 000 |
| Пилы торцовки, мм | Ø 100 x 30 |
| Мощность двигателей торцовки, кВт | 2 x 0,55 |
| Обороты пил, об/мин | 12 000 |
| Фрезы узла снятия свесов кромки, мм | Ø 49; Z4 |
| Мощность двигателей, кВт | 2 x 0,55 |
| Обороты, об/мин | 12 000 |
| Радиус инструмента, мм | 2 |
| Мощность двигателей полировки, кВт | 2 x 0,25 |
| Обороты двигателя, об/мин | 3000 |
| Диаметр патрубков, мм | 120 |
| Количество патрубков, шт. | 4 |
| Требуемое давление, Бар | 6,8 |
| Расход воздуха, л/мин | 200 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 12 |
| Длина, мм | 3920 |
| Ширина, мм | 800 |
| Высота, мм | 1500 |
| Вес, кг | 1120 |
