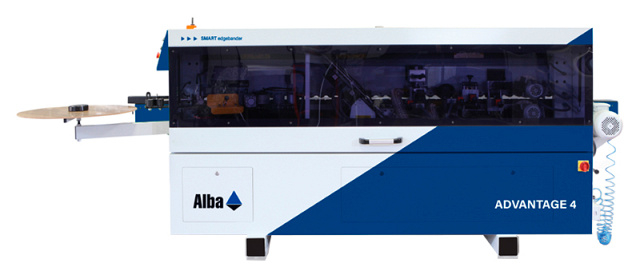

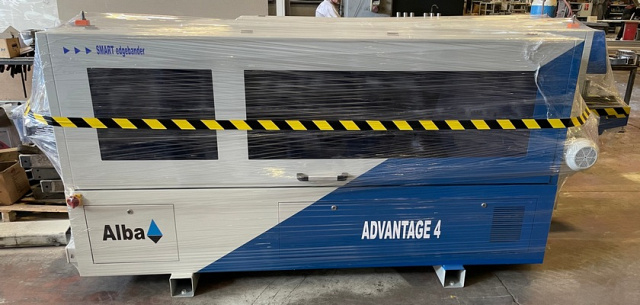

Автоматический кромкооблицовочный станок Alba Advantage 4
Автоматический кромкооблицовочный станок ALBA ADVANTAGE 4 предназначен для приклеивания кромки прямолинейных щитовых деталей с четырех сторон на клей-расплав
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Однотраверсный автоматический станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.
Получаемые изделия
СХЕМА ОБРАБОТКИ:
 |
Подача |
 |
Клеевой узел |
 |
Пресс группа |
 |
Узел 2-х моторной торцовки |
 |
Узел фрезерования свесов (чистовой) |
 |
Узел радиусной циклевки |
 |
Полировальный узел |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |
Станина Станина станка изготовлена путем сварки из гнутого стального проката для придания станку максимальной жесткости.Верхняя стальная прижимная балка с обрезиненными роликами на подшипниках. Прижимная балка со стороны входа снабжена счетчиком (Механическая цифровая индикация).Обрабатывающие узлы крепятся к горизонтальной балке и обеспечивают высокую точность относительно обрабатываемой детали. Все двигатели на узлах высокочастотные.По всей длине станок имеет кожух имеющий защитные стекла из поликарбоната для наблюдения за процессом обработки изделия.Патрубки аспирации для обрабатывающих узлов расположены снизу.Пуль управления узлами расположен со стороны входа заготовки в станок. |
 |

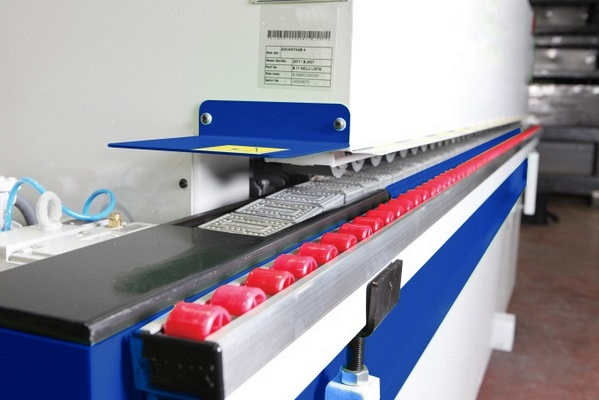

Подающий транспортер Представляет собой цепь промышленного класса с салазками, покрытыми резиной. Скольжение салазок происходит по двум стальным направляющим, одна из которых плоского, а другая круглого сечения, что обеспечивает высокую устойчивость к боковым нагрузкам. |
 |

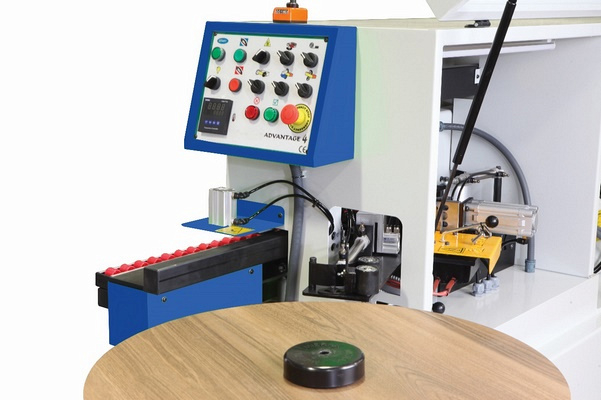

Панель управления Управление осуществляется с помощью пульта фирмы Alba. Экран дисплея отображает настройки и рабочие параметры.Простое и понятное включение всех узлов станка.Отображение и настройка температуры клеевой ванны. |
 |

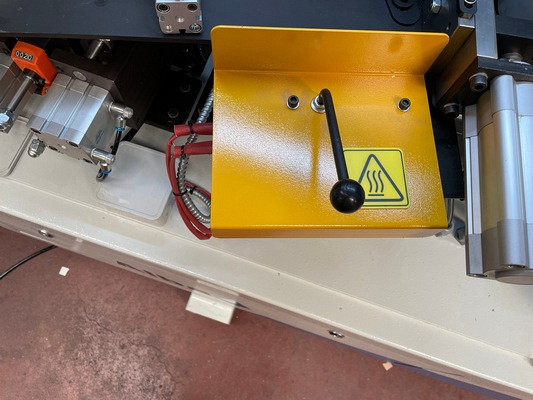

Клеевая ванна Автоматическое нанесениекромки в рулонах на торец детали прямоугольных панелей с помощью термоплавкового клея. Клеевая ванна: Независимый двигатель для постоянной рециркуляции и плавления клея;Клеенаносящий ролик со специальной поверхностью для равномерного распределения клея;Цифровая терморегулировка клея для контроля температуры. Технические данные: Мощность: 0,18 кВт;Время разогрева: 12 - 15 мин.;Емкость клеевой ванны: 3,5 кг. Подача кромки: Протяжной ролик для автоматической загрузки кромки при подаче панели;Гильотина для автоматического обрезания кромки в рулонах. |
 |

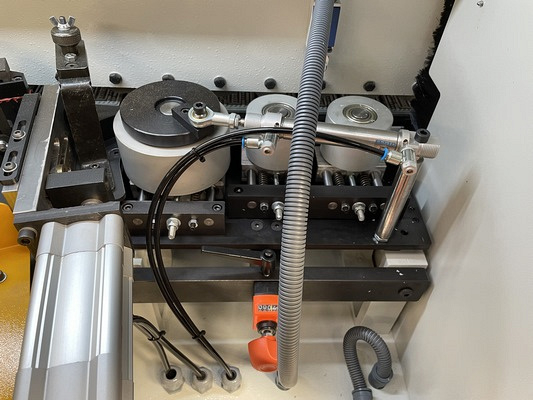

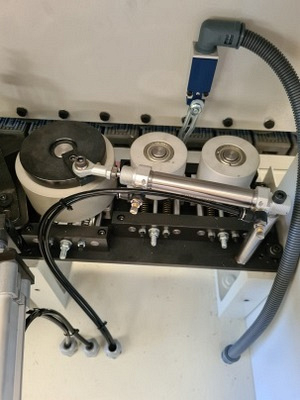

Прижимная группа Три не приводных ролика из которых один большого диаметра, что обеспечивает оптимальное прижатие кромки, 2 и 3 ролик конусного типа имеющие противоположность друг другу;Механическая настройка давления роликов. |
 |

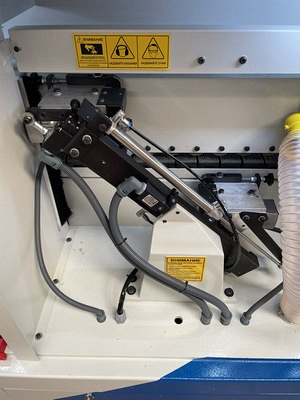

Торцовочный узел Выполняет отрезание передней и задней свесов кромки;Установлено 2 высокочастотных двигателя мощность 0,37 кВт;Скорость вращения: 12 000 об/мин;2 независимых копира для точного позиционирования инструмента по отношению к обработке. |
 |

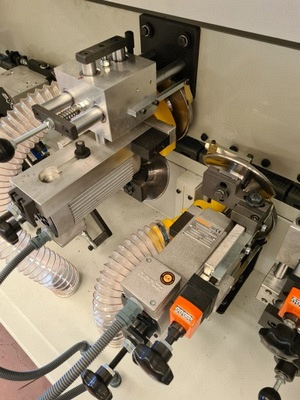

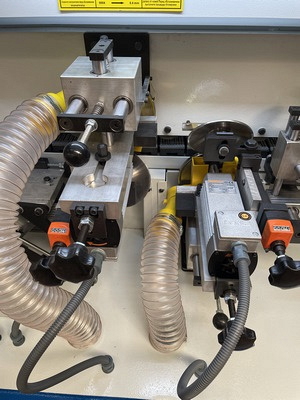

Узел снятия свесов Производит фрезерование верхней и нижней стороны панели для удаления свесов кромки. 2 высокочастотных двигателя;Аспирационные кожухи для удаления стружки;Круглые ручки для настройки положения с механическими цифровыми индикаторами;Ручное отведение узла;Комплект инструмента используемый(R=2) для обработки: тонкая кромка и радиусная кромка;Мощность двигателей: 0,55 кВт;Скорость вращения: 12 000 об/мин. |
 |

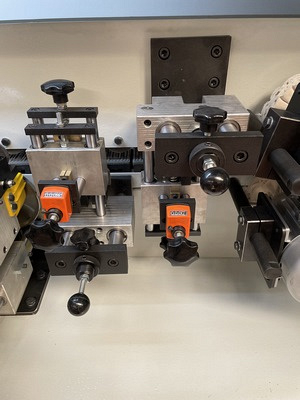

Узел цикли Узел позволяет удалять волнистость от фрез. Дисковые копиры для точного позиционирования инструмента к точки обработки;Круглые ручки для настройки положения с механической цифровой индикацией;Диаметр инструмента = 2 мм; |
 |

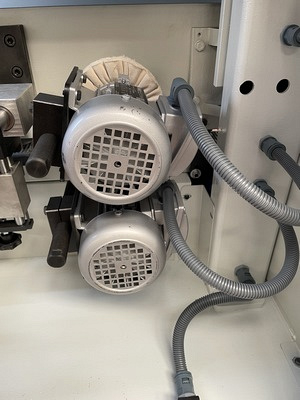

Узел полировки С двумя независимыми двигателями для очистки кромки: Мощность: 2 x 0,25 кВт;Скорость вращения: 3000 об/мин. |
 |

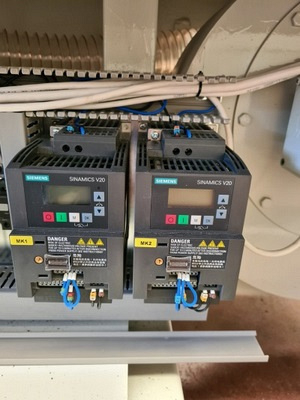

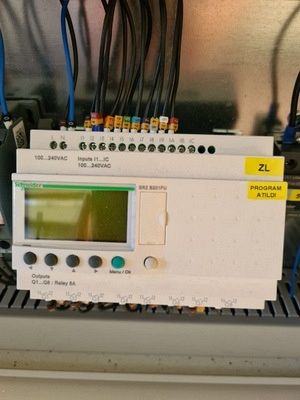

Электрокомпоненты Входное напряжение 380 В, 50 Гц;Преобразователь частоты с функцией электро-остановки двигателя от перегрузки;Тепловое реле и пускатели. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Скорость подачи, м/мин | 10 |
| Мощность двигателя подачи, кВт | 1,1 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 8 - 42 |
| Габариты детали (мин.), мм | 100 x 100 |
| Пилы торцовки, мм | Ø 100 x 30 |
| Мощность двигателей торцовки, кВт | 2 x 0,37 |
| Обороты пил, об/мин | 12 000 |
| Фрезы узла снятия свесов кромки, мм | Ø 49; Z4 |
| Мощность двигателей, кВт | 2 x 0,55 |
| Обороты, об/мин | 12 000 |
| Радиус инструмента, мм | 2 |
| Мощность двигателей полировки, кВт | 2 x 0,25 |
| Обороты двигателя, об/мин | 3000 |
| Диаметр патрубков, мм | 120 |
| Количество патрубков, шт. | 1 |
| Требуемое давление, Бар | 6,8 |
| Расход воздуха, л/мин | 100 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 5,27 |
| Длина, мм | 3350 |
| Ширина, мм | 550 |
| Высота, мм | 1120 |
| Вес, кг | 850 |
