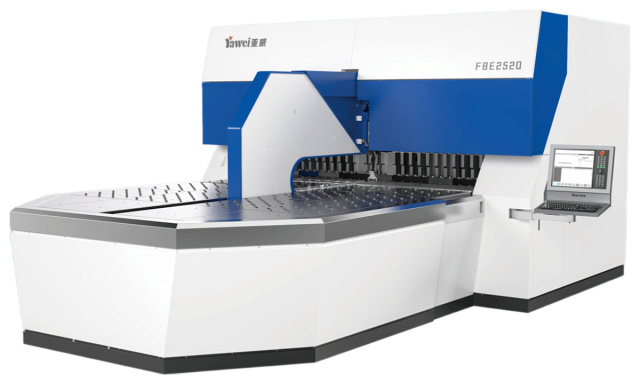

Автоматические панелегибы YAWEI FBE c автосменой прижимного инструмента
Автоматические панелегибы YAWEI FBE предназначены для серийного изготовления гнутых деталей типа «панель»* с плоским основанием и загнутых с различным числом гибов по периметру.
Модели серии FBE обладают самыми высокими показателями гиба стандартным инструментом и могут использоваться для гибки алюминиевых заготовок толщиной 4 мм. Станки поддерживают возможность работы с ассиметричными деталями с помощью трехпозиционного модуля позиционирования.
Автоматические панелегибы YAWEI серии FBE применяются в любых отраслях промышленности, использующих панели:
- металлические двери;
- панели вентилируемых фасадов;
- корпусные детали электрошкафов;
- корпусные детали металлической мебели;
- светильники;
- кабины и двери шахт лифтов;
- производство бытовой техники;
- оборудование для общепита и кейтеринга.
Бытовая техника и товары
Пищевое производство и общепит
Автомобильная и железнодорожная промышленность
Авиационная промышленность
Машиностроение
Преимущества YAWEI FBE c
- Премиальное оборудование в листообработке
- Возможность изготовления комплектов панелей с помощью автосмены прижимного инструмента
- Возможность автоматической обработки асимметричных деталей
- Промышленная система ЧПУ SIEMENS
- Число гибов не ограничено
Конструктивные особенности YAWEI FBE c
 |

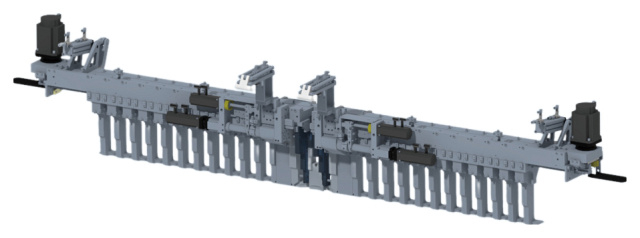

Прижимной модуль Автоматическое прижимное устройство (модуль) с автоматическим изменением длины отгибаемой полки, с предотвращением недогиба кромок, и другими функциями для облегчения обработки всех видов деталей типа «ПАНЕЛЬ».Конструкция прижимного модуля:Устройство сдвижения и раздвижения;Сегментный прижим;Откидывающийся прижим;Средний модуль;Механизм опрокидывания прижимов. |
 |

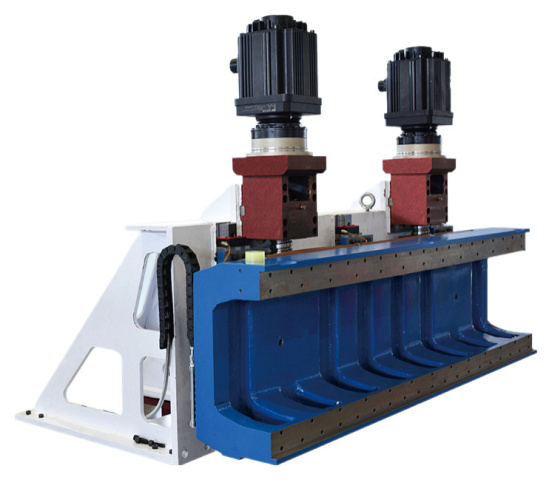

Гибочный модуль Панелегиб имеет два комплекта гибочного инструмента: верхний и нижний, которые могут реализовать гибку сположительнымиотрицательнымуглом, радиусный гиб и прижимной модуль с автоматической регулировкой длины прижима, обеспечивающий и эффективное и точную гибку заготовок сложного сечения. |
 |
Модуль позиционирования (трехпозиционный) Позволяет обеспечить точность геометрии будущей панели (детали), в случае если конструктив подразумевает нелинейную внешннюю кромку или есть погрешности раскроя по внешней кромке.Возможности модуля:Позиционирование заготовки по внешней кромке;Позиционирование заготовки по «вырубкам».Позиционирование заготовки по «вырубкам» несимметричных заготовок. Позволяет осуществить точность геометрии будущей панели (изделия) в случае если конструктив подразумевает несимметричность заготовки, благодаря управляемому перемещению передних пинов не только по вдоль линии гиба но и от нее (и к ней). |
 |

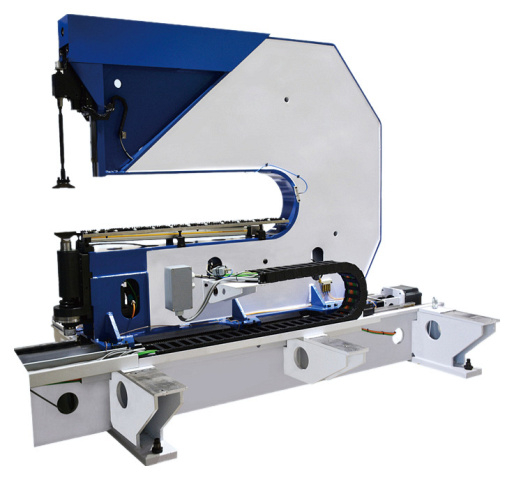

Модуль подачи заготовок Панелегиб имеет модуль подачи листовых заготовок. После того, как заготовка размещена на столе, осуществляется позиционирование и зажим заготовки и происходит процесс гибки с помощью основного гибочного модуля.Устройство модуля подачи заготовок:Позиционирующее устройство;Поворотное устройство;Зажимное устройство;Устройство подачи;Основание. |
 |

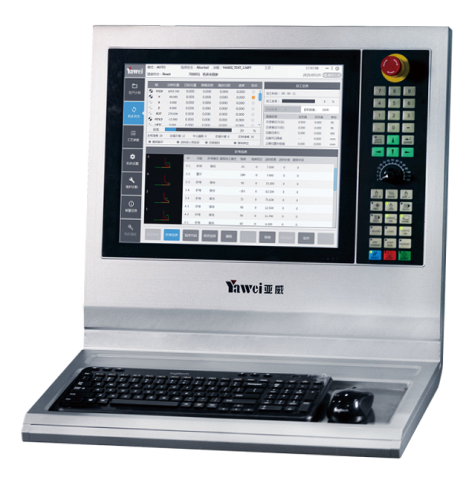

Система ЧПУ SIEMENS (Германия) Характеристики:17-ти дюймовый, цветной сенсорный дисплей;Внутренняя память позволяющая хранить более 20000 программ;Возможность подключения USB-накопителя;2D моделирование процесса гибки;Автоматический расчет прижимной силы;Функция коррекции размера и угла сгиба заготовки;Система функциональной диагностики;Автоматизированный проводной интерфейс (опция);Функция 2D/3D автономного программирования (опция);Автоматическая коррекция угла сгиба (опция). |
Комплектация YAWEI FBE c
 |

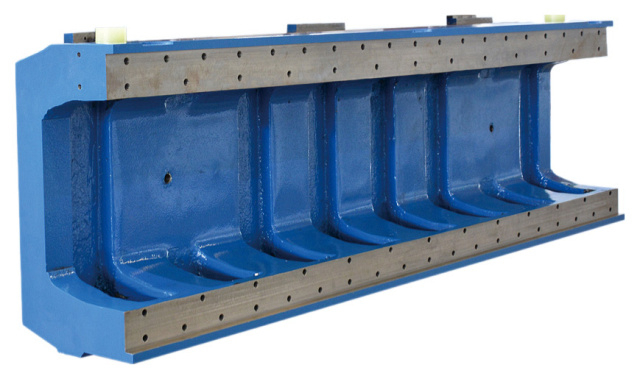

Высокопрочная станина Вся рама позиционируется и обрабатывается за одну установку на высокоточных испанских расточных и фрезерных станках SORALUC для обеспечения стабильности и точности базовых поверхностей станка.Сварная станина, прошедшая термический «отпуск» обладает большей жесткостью, по сравнению с литыми изделиями и является более подходящей для длительной эксплуатации с высокими нагрузками, при меньшем весе всей конструкции. |
 |
Сервомеханическая система гибки Сервомеханическая система гибки обеспечивает точную траекторию движения гибочного инструмента.Процесс настройки удобен. Под управлением системы ЧПУ могут быть реализованы различные режимы гибки, которые также имеют функцию обеспечения безопасности.Ход и скорость гибочной балки сервопривода можно регулировать в соответствии с требованиями обработки, чтобы можно было достичь более высокой комплексной эффективности гибки и лучшего качества складывания. |
| Универсальный гибочный и прижимной инструмент Универсальный гибочный и прижимной инструмент позволяет реализовывать положительные, отрицательные и радиусные гибы, а также осуществлять положительное и отрицательное плющение. |
|

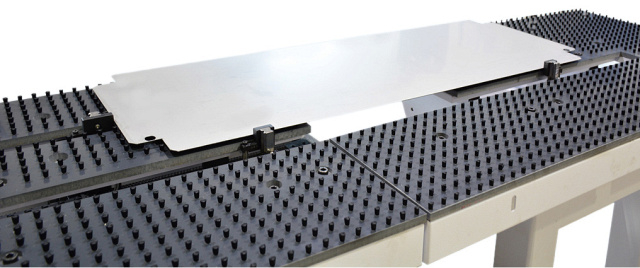

| Стандартный рабочий стол Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности. |
