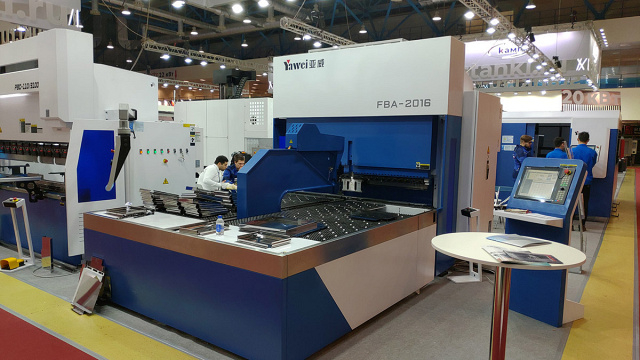

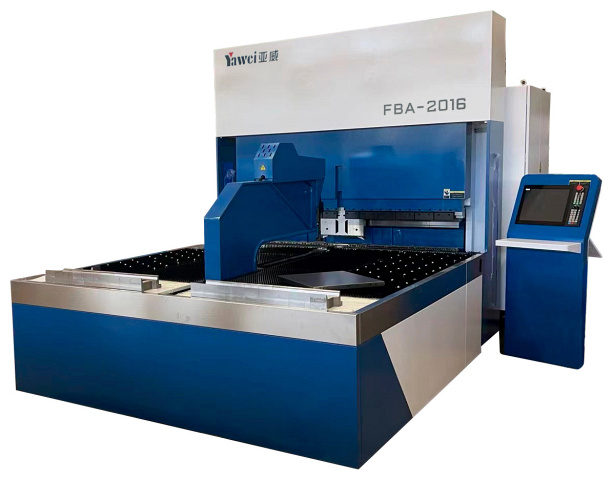

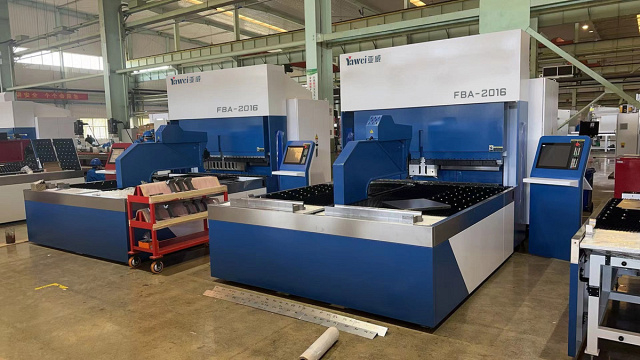

Автоматические панелегибы YAWEI FBA
Автоматические панелегибы YAWEI SMD FBA используются для серийной обработки гнутых деталей типа «панель»*: деталей с плоским основанием и загнутых, с различным числом гибов по своему периметру.
Особенность панелегибов серии FBA — максимальная длина гиба 2000-4000 мм. Максимальная огибаемая полка моделей — до 350 мм.
Автоматические панелегибы YAWEI SMD серии FBA применяются в любых отраслях промышленности, использующих панели:
- металлические двери;
- панели вентилируемых фасадов;
- корпусные детали электрошкафов;
- корпусные детали металлической мебели;
- светильники;
- кабины и двери шахт лифтов;
- производство бытовой техники;
- оборудование для общепита и кейтеринга.
Бытовая техника и товары
Пищевое производство и общепит
Автомобильная и железнодорожная промышленность
Авиационная промышленность
Машиностроение
Преимущества YAWEI FBA
- Премиальное оборудование в листообработке
- Промышленная система ЧПУ BECKHOFF (Германия)
- Синхронизированные вращающие прижимы
- Число гибов не ограничено
Конструктивные особенности YAWEI FBA
 |
Прижимной модуль Комплект универсального, прижимного, быстросменного инструмента позволяет осуществлять разнообразные типы гибов на одной детали за одну установку. Специальный прижимной элемент, устанавливаемый с краю, позволяет осуществлять закрытые гибы с четырех сторон панели в атоматичестком режиме.Удобная система ручной смены прижимного инструмента в зависимости от длины заготовки, позволяет экономить время на переналадку с одного типоразмера детали на другой. Длина прижимного инструмента устанавливается по длинной стороне. |
 |
Гибочный модуль Панелегиб имеет два комплекта гибочного инструмента: верхний и нижний, которые могут реализовать гибку сположительнымиотрицательнымуглом, радиусный гиб и прижимной модуль с автоматической регулировкой длины прижима, обеспечивают эффективную и точную гибку заготовок сложного сечения. |
 |
Модуль позиционирования (двухпозиционный) Позволяет обеспечить точность геометрии будущей панели (детали), в случае если конструктив подразумевает нелинейную внешннюю кромку или есть погрешности раскроя по внешней кромке.Возможности модуля:Позиционирование заготовки по внешней кромке;Позиционирование заготовки по «вырубкам». |
 |
Модуль подачи заготовок Панелегиб имеет модуль подачи листовых заготовок. После того, как заготовка размещена на столе, осуществляется позиционирование и зажим заготовки и происходит процесс гибки с помощью основного гибочного модуля.Устройство модуля подачи заготовок:Позиционирующее устройство;Поворотное устройство;Зажимное устройство;Устройство подачи;Основание. |
 |

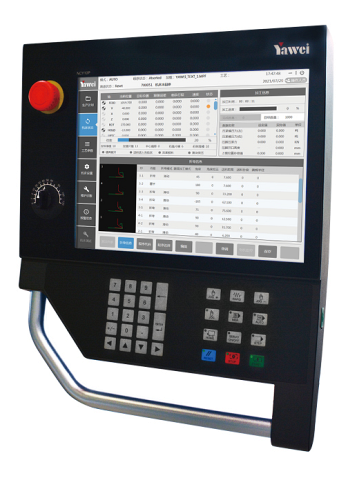

Система ЧПУ BECKHOFF (Германия) Управление автоматическим панелегибом осуществляется посредством промышленной системы управления с ЧПУ на базе BECKHOFF.Характеристики:15-ти дюймовый, цветной сенсорный дисплей;Внутренняя память позволяющая хранить более 20 000 программ;Возможность подключения USB-накопителя;2D моделирование процесса гибки;Автоматический расчет прижимной силы;Функция коррекции размера и угла сгиба заготовки;Система функциональной диагностики;17-ти дюймовый, цветной сенсорный дисплей (опция);Автоматизированный проводной интерфейс (опция);Функция автономного программирования (опция). |
Комплектация YAWEI FBA
 |

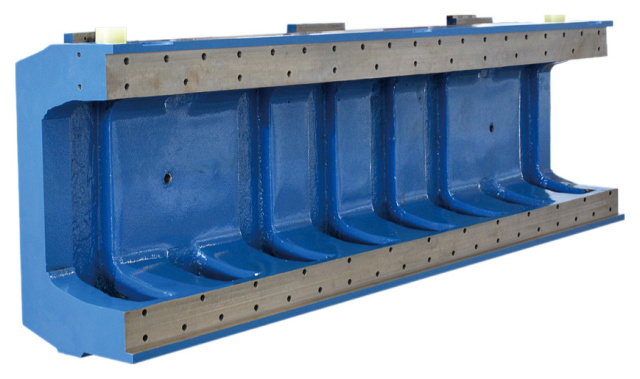

Высокопрочная станина Вся рама позиционируется и обрабатывается за одну установку на высокоточных испанских расточных и фрезерных станках SORALUC для обеспечения стабильности и точности базовых поверхностей станка.Сварная станина, прошедшая термический «отпуск» обладает большей жесткостью, по сравнению с литыми изделиями и является более подходящей для длительной эксплуатации с высокими нагрузками, при меньшем весе всей конструкции. |
 |

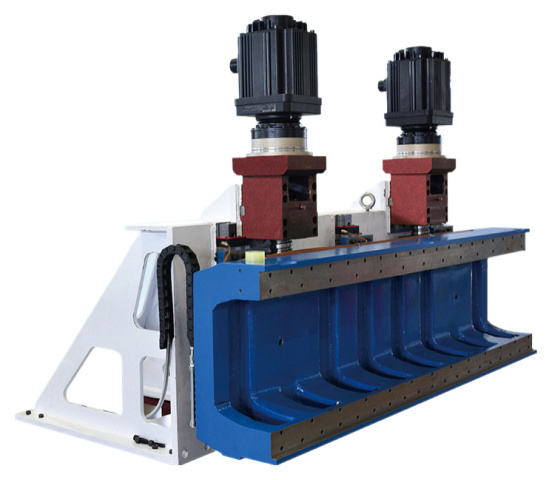

Сервомеханическая система гибки Сервомеханическая система гибки обеспечивает точнуютраекторию движения гибочного инструмента.Процесс настройки удобен. Под управлением системы ЧПУ могут быть реализованы различные режимы гибки, которые также имеют функцию обеспечения безопасности.Ход и скорость гибочной балки сервопривода можно регулировать в соответствии с требованиями обработки, чтобы можно было достичь более высокой комплексной эффективности гибки и лучшего качества складывания. |
 |

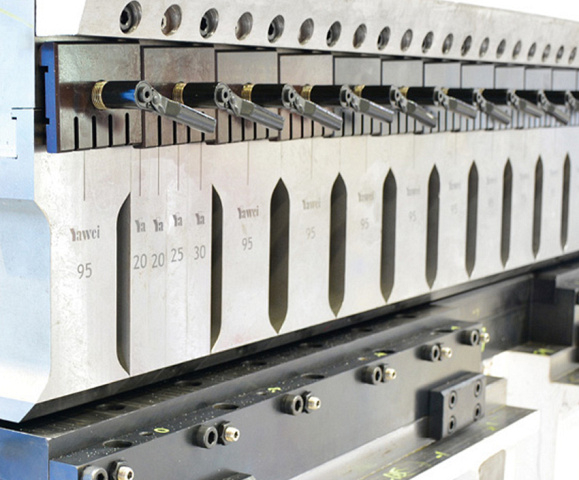

Универсальный гибочный и прижимной инструмент Универсальный гибочный и прижимной инструмент позволяет реализовывать положительные, отрицательные и радиусные гибы, а также осуществлять положительное и отрицательное плющение. |

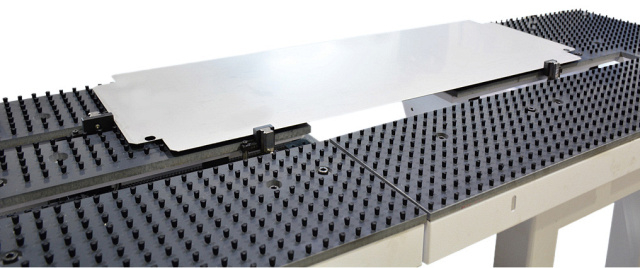

| Стандартный рабочий стол Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности. |
|
| Манипулятор перемещения и вращения заготовки Штоковый манипулятор состоит из жесткой сварной С-образной рамы. Обеспечивает надежную фиксацию заготовки и точную подачу её в зону гибки. |
