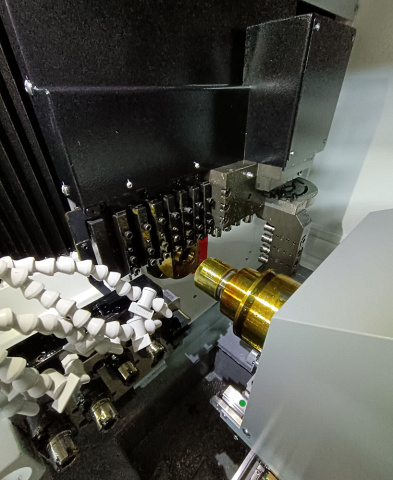

Автомат продольного точения SPECTR ST-205
Автоматы продольного точения Spectr ST-205/ST-206 предназначены для изготовления сложных деталей из прутковых заготовок. За счет высокоскоростного шпинделя обеспечивают обработку с высоким качеством обработанной поверхности, увеличивая производительность предприятия. Автоматы продольного точения Spectr ST-205/ST-206 широко применяются в очень многих областях современной тяжелой промышленности:
Область применения SPECTR ST-205
Автоматы продольного точения Spectr ST-205/ST-206 широко применяются в очень многих областях современной тяжелой промышленности: Для точной индустрии, электронной и аэрокосмической промышленности: Детали для медицинской техники и инструмента:
Конструктивные особенности SPECTR ST-205
 |
Система ЧПУ Fanuc 0i-TF (1 пакет) |
 |
Система без держателя направляющей втулки Используется для уменьшения остатка прутка. Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка. |
 |
Система c вращающейся направляющей втулкой Используется для уменьшения остатка прутка. Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка. |
Комплектация SPECTR ST-205
Технические характеристики SPECTR ST-205
| Характеристика | Значение |
|---|---|
| ЦЕНА | 9 690 131 ₽ |
| Система ЧПУ | Fanuc |
| Макс. диаметр обработки главного шпинделя, мм | 20 |
| Макс. длина обработки, мм | 250 |
| Макс. диаметр сверления главного шпинделя, мм | 10 |
| Макс. диаметр нарезаемой резьбы главного шпинделя | M8 |
| Макс. диаметр нарезаемой резьбы противошпинделя | M8 |
| Макс. диаметр радиального сверления, мм | 10 |
| Кол-во позиций инструмента для наружной обработки, шт. | 7 |
| Макс. диаметр радиального нарезания резьбы, мм | M6 |
| Кол-во приводных инструментальных позиций для осевой обработки в шпинделе, шт. | 4 (ER16 / Ø23) |
| Кол-во приводных инструментальных позиций для радиальной обработки в шпинделе, шт. | 4 (ER16) |
| Общее кол-во инструментальных позиций, шт. | 20 |
| Количество позиций инструмента для осевой обработки в противошпинделе, шт. | 2 приводных ER162 статических ER16 |
| Размер державки токарного инструмента, мм | 12х12 – 6 поз.16x16 – 1 поз. |
| Количество позиций инструмента для токарной обработки в противошпинделе | 1 – 12 x 12 |
| Число осей управления, шт. | 7 |
| Частота вращения шпинделя, об/мин | 10 000 |
| Диаметр отверстия шпинделя, мм | 23 |
| Диаметр отверстия противошпинделя, мм | 23 |
| Частота вращения противошпинделя, об/мин | 10 000 |
| Индексация поворота осей C1 и C2, ° | 0,001 / нет |
| Точность позиционирования, мм | 0,01 / 100 |
| Точность повторяемости, мм | 0,004 |
| Мощность двигателя главного шпинделя, кВт | 2,2 / 3,7 |
| Мощность двигателя противошпинделя, кВт | 2,2 / 3,7 |
| Мощность двигателя приводного инструмента, кВт | 1 |
| Частота вращения приводного инструмента, об/мин | 5000 |
| Ускоренные перемещения по осям X1, Y1, Y2, Z1, X2, Z2, м/мин | 24 |
| Длина, мм | 2700 |
| Ширина, мм | 1350 |
| Высота, мм | 1850 |
| Вес, кг | 2800 |
