5А26ВФ3 - Полуавтоматы зуборезные

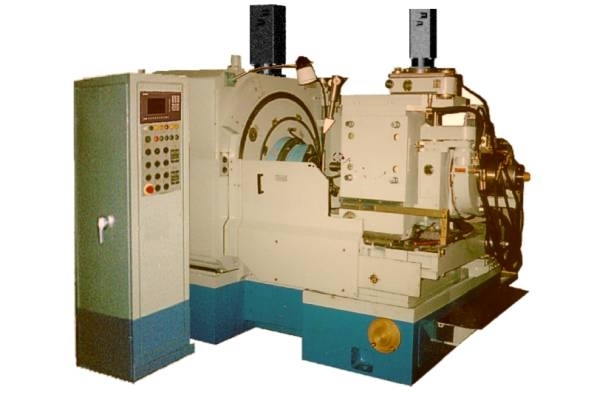

Полуавтомат зуборезный для конических и гипоидных передач с круговыми зубъями 5А26ВФ3 предназначен для чистовой и черновой обработки зубчатых колес конических и гипоидных передач с круговыми зубьями в условиях единичного, серийного и крупносерийного производства.

Обработка производится торцовой зуборезной головкой.

Станок универсален, характерны эксплуатационная гибкость, развитая система диагностики, простота конструкции и удобство обслуживания.

Достигается высокая и стабильная точность зубообработки – степень точности зубчатых колес не менее 5 – 6 по ГОСТ 1758-81. В системе управления использован программируемый контроллер с модулями позиционирования по четырем осям координат. Станок может выполнять разнообразные рабочие движения, циклы обработки и их комбинации, в том числе бесступенчато регулируемую подачу обкаткой и врезанием, двойную обкатку (обработку при качании люльки в обе стороны), врезание и обкатку или врезание и двойную обкатку, движение модификации обкатки, винтовое движение и наклон инструментального шпинделя..

Комбинация рабочих движений и циклов обеспечивает применение разнообразных экономичных способов нарезания, например, полную обработку зубчатых колес из целой заготовки за один установ, включая ведущие шестерни полуобкатных передач.

Отсутствие кинематических связей между исполнительными органами станка, повышенная жесткость несущей системы, возможность выбора наиболее оптимального способа и цикла зубообработки обеспечивают существенное повышение производительности.

Независимое управление формообразующими исполнительными органами от устройства ЧПУ, исключение из конструкции станка коробки подач, наборов сменных зубчатых колес, сменных кулаков управления позволяют производить выбор цикла зубообработки и соответствующие операции наладки автоматически. Станок может хранить в памяти устройства ЧПУ управляющие программы наладки на обработку большого количества различных изделий.
