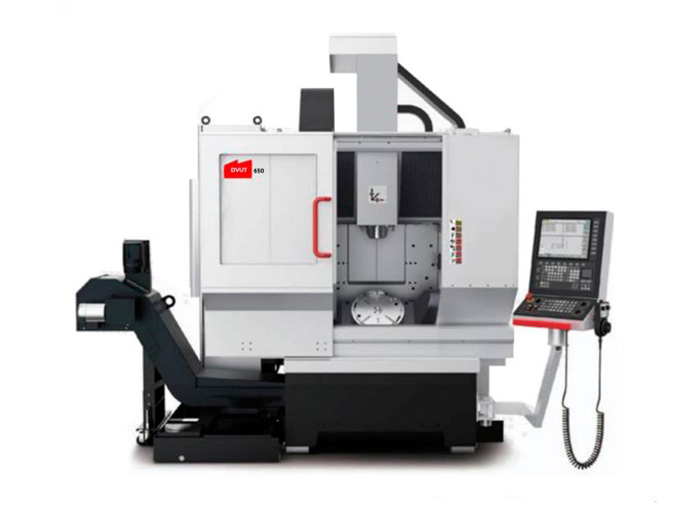

5-осевой фрезерный обрабатывающий центр DVU(T)-1200 HSK-A100

Особенности

• В 5-осевом обрабатывающем центре серии DVU используется портальная конструкция, в которой три оси X/Y/Z координируются с осями A + C, что позволяет выполнять пятиосевую интерполяционную обработку. Поворотный стол доступен в двух вариантах: с механической трансмиссией и прямым приводом от моментного двигателя. Шпиндель может быть оснащен прямым приводом от двигателя или шпинделем с электроприводом, а магазин инструментов рассчитан на 24 и 48 комплектов;

• Двойные колонны, высокий портал и низкий поворотный стол обеспечивают высокую жесткость и точность станка, увеличивая рабочую зону. Поворотный столдля токарной и фрезерной обработки (опция) типа «колыбель» A + C оснащен червячной передачей без люфта. Линейный двигатель с высокой скоростью вращения и крутящим моментом обеспечивает скорость вращения 260 об/мин в процессе обработки;

• Двигатель шпинделя с прямым приводом имеет жесткий подшипниковый узел, и высокоэффективную систему охлаждения шпиндельной головки для предотвращения повышения температуры при высокой скорости вращения;

• Портальная конструкция, где три оси X/Y/Z координируются с составным поворотным столом по осям A + C, обеспечивает пятиосевую интерполяционную обработку. Балка треугольной формы, расположенная над станиной в виде трехточечной опоры, не только обеспечивает устойчивость к деформации, но и идеальные условия для быстрой подачи (вплоть до 45 м/мин) благодаря облегченной конструкции и центральному приводу;

• Оси A + C обеспечивают передачу большого крутящего момента благодаря червячной передаче с высоким передаточным отношением, что устраняет люфт. Опционально стол может быть оснащен прямым приводом от моментного двигателя. Оба типа поворотных столов оснащены упорными и радиальными подшипниками, а также энкодерами для реализации управления осями A и C, обеспечивая высокоточное регулирование угла наклона;

• Составной поворотный стол A + C установлен в передней части основания, что позволяет оси вращения быть независимой от линейной оси, обеспечивая независимые динамические характеристики режущего инструмента и большее удобство при программировании и обработке.

Технические характеристики DVU(T)-1200 HSK-A100

Комплектация DVU(T)-1200 HSK-A100

*Примечание: Для некоторых из вышеперечисленных функций может потребоваться дополнительное оборудование и программное обеспечение.

Стандартная комплектация DVU(T)-1200 HSK-A100

• Электросистема, сеть (3/380Вх50А)
• ЧПУ Siemens 840D, позволяющее одновременно управляет 5 осями
• Щитки машины с запирающимися дверцами
• Шпиндель с прямым приводом на 8000 об/мин
• ШВП осей X/Y/Z и направляющие линейного перемещения качения,THK, Япония
• Основные подшипники шпинделя и шариковые винтовые опоры ШВП,NSK, Япония
• Манипулятор автоматической смены инструмента, 24 инструмента
• Продувка воздуха шпинделя
• Теплообменник для электрошкафа
• Автоматическая система смазки
• Станция СОЖ
• Шнековый транспортер стружки
• Жесткое нарезание резьбы
• Продувочный пистолет
• Рабочая лампа
• Сигнальная лампа
• Ящик для инструментов с ручными инструментами
• Выравнивающие подкладки и анкерные болты
• Цвет: RAL 9016 (белый), RAL 7013 (коричнево-серый) и RAL 3000 (красный)
• Документы (1 руководство по эксплуатации станка, 1 руководство по ЧПУ, 1 таблица испытаний, 1 упаковочный лист)

Дополнительная комплектация DVU(T)-1200 HSK-A100

• ЧПУ HNC-848
• Система охлаждения через шпиндель под давлением 2 МПа
• Система охлаждения через шпиндель под давлением 7 МПа
• Секундная автоматическая смена инструмента 24 позиций
• Линейная шкала X/Y/Z
• Промывочная охлаждающая жидкость
• Измерение заготовки,RENISHAW+ радиопередатчик
• Измерение инструмента,RENISHAW
• Измерение сломанного инструмента
• Скорость шпинделя 10000 об/мин, конус HSK-100A
• Поворотный вращающийся стол
• Бумажный фильтр
• Магнитный сепаратор бумажного фильтра
• Маслоотделитель
• Уловитель масляного тумана

• Длина стола, мм 1200 х 900
• ЧПУ Sinumerik 840D
• Макс. обороты 10000
• Модель DVU-1200 HSK-A100
• Type 5-осевой фрезерный обрабатывающий центр
• Макс.обороты 10000
