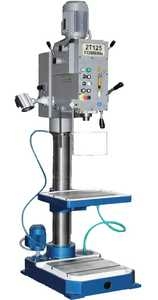

Вертикально-сверлильный станок 2Т125
Станок вертикально-сверлильный 2Т125 предназначен для сверления, зенкерования, развертывания и нарезания резьбы в мелких и средних деталях. Обработка на станках производится как с ручной, так и с механической подачей шпинделя. Станок оборудован механизмом отключения механической подачи при достижении заданной глубины обработки. На станке допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме на заданной глубине резьбы.
Станок 2Т140 предназначен для сверления отверстий, развертывания, зенкования, нарезания резьбы в мелких и средних деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.
Сверление на вертикальном станке 2Т140 осуществляется подачей шпинделя вручную или механически. Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия. Ручная подача контролируется по шкале линейки, установленной на корпусе шпиндельной бабки.
На станке возможно, также, нарезание резьбы как с ручным включением реверсирования шпинделя, так и с автоматическим включением ревесирования на заданной глубине резьбы.
Шпиндельная бабка (сверлильная головка) станка имеет возможность перемещаться по колонне в пределах 240 мм. Шпиндель перемещается на 160 мм
Детали могут закрепляются как на рабочем столе, так и на фундаментной плите. Рабочий стол крепится на колонне и регулируется по высоте в пределах 500 мм. Стол может, также, вращаться вокруг колонны и поворачиваться вокруг своей оси, что позволяет обрабатывать наклонные отверстия.
Аналогом вертикально–сверлильного станка 2Т140 является модель TCA40 испанской фирмы "ERLO". Аналогом вертикально–сверлильного станка 2Т125 - является модель TSR25 также фирмы "ERLO".
Отсчет глубины сверления производится по плоской шкале или упору.
Станки 2Т140, 2Т125 позволяют выполнять следующие операции:
Технические характеристики 2Т125
| Характеристика | Значение |
|---|---|
| Максимальный диаметр сверления, мм. | 25 (сталь 45); 32 (чугун СЧ20) |
| Диапазон нарезаемой резьбы | до М20 |
| Конус шпинделя | Морзе 3 |
| Расстояние от оси шпинделя до колонны, мм. | 260 |
| Ход шпинделя, мм. | 160 |
| Расстояние от торца шпинделя до стола, мм. | 0-820 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 940-1100 |
| Наибольшее вертикальное перемещение стола, мм. | 670 |
| Размер рабочей поверхности стола, мм. | 400х500 |
| Размер рабочей поверхности плиты, мм. | 500х525 |
| Диаметр колонны, мм. | 120 |
| Количество скоростей вращения шпинделя | 8 |
| Диапазон частот вращения шпинделя, об./мин. | 80…2000 |
| Количество подач шпинделя | 3 |
| Диапазон подач шпинделя, мм./об. | 0,1; 0,2; 0,3 |
| Наибольший крутящий момент на шпинделе, Нм | 70 |
| Наибольшее усилие подачи, Н | 6000 |
| Угол поворота стола, град. | 180 |
| Количество Т-образных пазов | 2 (стол); 2 (плита) |
| Мощность привода главного движения, кВт | 1,5 |
| Ширина Т-образного паза | стола 14Н12; плиты 14Н12 |
| Суммарная мощность электродвигателей, кВт | 1,68 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 575х525х2040; (2270х960х760 в упаковке) |
| Масса , кг. | 430; (в упаковке 550) |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Система охлаждения;
- Втулка переходная 6100-0142 ГОСТ 13598;
- Втулка переходная 6100-0143 ГОСТ 13598;
- Клин 7851-0012 ГОСТ 3025;
- Ключ электрошкафа 2К52-1.8910.000;
- Ключ для сливных пробок 007.2000.001
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (ПОСТАВЛЯЕТСЯ ЗА ОТДЕЛЬНУЮ ПЛАТУ)
- Патрон сверлильный 6150-4029-03 или 6150-4029-04;
- Тиски станочные чугунные поворотные 7200-0215-02;
- Патрон резьбонарезной 6162-4003-01 или 6162-4003 (М4...М12);
- Патрон резьбонарезной 6162-4003-03 (М14...М24);
Комплект предохранительных головок (для патрона резьбонарезного 6162-4003 (-01):
- головка 6251-4002 (М3);
- головка 6251-4002-01 (М4);
- головка 6251-4002-02 (М5);
- головка 6251-4002-03 (М6-М8);
- головка 6251-4002-04 (М8-М10);
- головка 6251-4002-05 (М10);
- головка 6251-4002-06 (М12);
Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-03):
- головка 6251-4002-07 (М14);
- головка 6251-4002-08 (М16);
- головка 6251-4002-09 (М18-М20);
