2Н636Ф2И-11 - Горизонтально-расточные станки

• растачивание точных отверстий, связанных между собой точными межцентровыми расстояниями;
• растачивание, зенкерование, развертывание отверстий;
• обтачивание торцов;
• фрезерование плоскостей, канавок, пазов;
• нарезание цилиндрических дюймовых и метрических резьб резцом с помощью специального приспособления, поставляемого по особому заказу за отдельную плату.

Компоновка

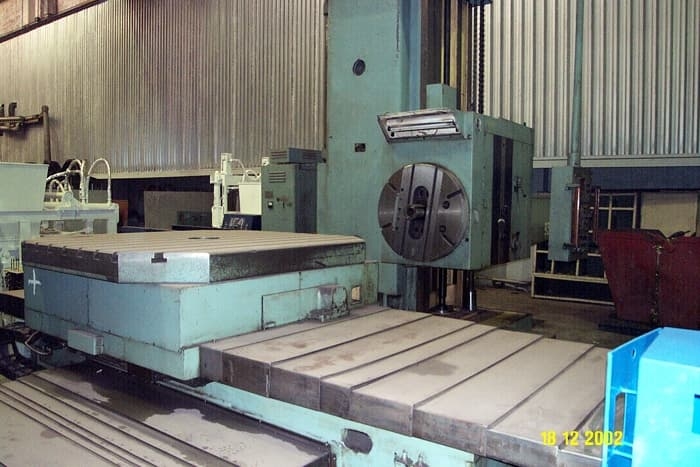

Универсальные горизонтально-расточные станки имеют неподвижную переднюю стойку и поворотный стол. Стол перемещается в продольном и поперечном направлениях.

При оснащении станков задней стойкой (поставляется по особому заказу за отдельную плату) можно осуществлять растачивание точных отверстий большой длины двухопорными борштангами.

Станки оснащены расточным шпинделем диаметром 125 мм и встроенной планшайбой с радиальным суппopтом. Планшайба с установленным на ней резцедержателем предназначена для растачивания и обтачивания цилиндрических поверхностей большого диаметра, протачивания канавок и обработки торцов.

Конструктивные особенности

• Высокая жесткость основных корпусных деталей станков, высокая точность и жесткость шпиндельной группы, использование в качестве опор шпинделя прецизионных двухрядных роликовых подшипников с регулируемым зазором обеспечивают безвибрационную обработку в широком диапазоне рабочих параметров, эффективное использование станков как на черновых режимах, так и при чистовых операциях.
• Автоматический зажим на направляющих всех перемещающихся рабочих органов обеспечивает их точную фиксацию и дополнительное повышение жесткости несущей системы станка.
• Привод подачи шпинделя, стола, шпиндельной бабки осуществляется независимо для каждого рабочего органа от регулируемых в широком диапазоне электродвигателей постоянного тока, питаемых от тиристорного преобразователя, благодаря чему обеспечивается возможность бесступенчатого регулирования величины подачи без остановки процесса резания.
• Подвесной пульт управления снабжен электроприводом для вертикальных перемещений и легко перемещается в удобное для управления станком место.

Станки оснащены системой цифровой индикации (ЦИ) и программируемым командоконтроллером (ПК).

Нормы точности станков – "Н" по ГОСТ 2110-85.
