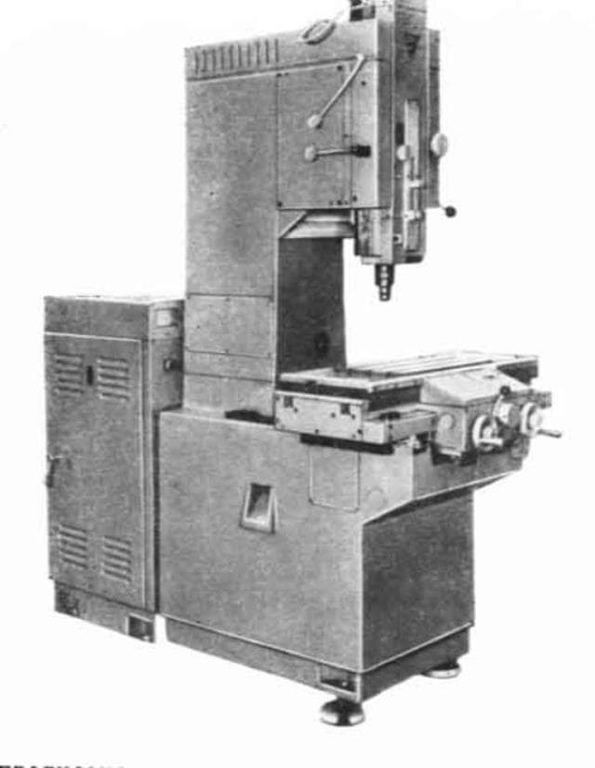

Станок координатно-расточный особо точный 2421СФ10 предназначен для обработки отверстий с точным расположением осей, размеры между которыми заданны в прямоугольной системе координат

Технические характеристики

Наименование параметра	2431	2421
Основные параметры станка
Класс точности по ГОСТ 8-82Е	С	С
Наибольший диаметр сверления в стали 45, мм	14,5	10
Наибольший диаметр сверления в чугуне, мм	12
Наибольший диаметр рассверливания, мм	30
Наибольший диаметр растачивания, мм	220	80
Наибольший диаметр фрезы при фрезеровании, мм	63
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	50..575	100..400
Расстояние от оси шпинделя до стойки (вылет шпинделя), мм	320	280
Стол
Рабочая поверхность стола, мм	320 х 560	250 х 450
Наибольшее продольное перемещение стола, мм	400	320
Наибольшее поперечное перемещение стола, мм	250	200
Наибольшая масса обрабатываемого изделия, кг	300	150
Число Т- образных пазов на столе	5	3
Количество подач стола	Б/С	-
Величина ускоренного перемещения стола, мм/мин	2000	-
Пределы рабочих подач при фрезеровании, мм/мин	1..1200	-
Цена деления оптического отсчетного устройства, мм	0,001	0,001
Точность установки координат, мм	0,002	0,002
Шпиндель
Наибольшее вертикальное (ход) перемещение гильзы шпинделя ручное, мм	125	100
Наибольшее вертикальное (ход) перемещение гильзы шпинделя механическое, мм	125	100
Диаметр передней опоры шпинделя, мм	60
Наибольшее вертикальное перемещение шпиндельной бабки (установочное), мм	400	200
Скорость перемещения шпиндельной бабки (головки), мм/мин	1200	-
Количество скоростей шпинделя	Б/С	Б/С
Частота вращения шпинделя, об/мин	10..3000	135..3000
Количество подач шпинделя	6	3
Внутренний конус шпинделя	Морзе 2
Наибольший конус закрепляемого инструмента	Морзе 2
Закрепление шпиндельной коробки на направляющих	ручное	ручное
Предохранение от перегрузки механизма подач
Пределы рабочих подач на один оборот шпинделя, мм/об	0,02; 0,03; 0,05; 0,08; 0,12; 0,20	0,015; 0,03; 0,06
Максимальный момент на шпинделе, Н*м	52	90
Привод
Количество электродвигателей на станке	4	1
Электродвигатель привода главного движения, кВт (об/мин)	1,9 (1060), =220В	2,1 (2200)
Привод перемещения стола, кВт	0,18 (1000), =36В	-
Привод перемещения салазок. Мощность, кВт (об/мин)	0,18 (1000), =36В	-
Привод перемещения шпиндельной головки. Мощность, кВт (об/мин)	0,55 (3000)	-
Привод зажима отжима стола, кВт	-
Привод зажима отжима салазок, кВт	-
Электронасос охлаждающей жидкости Тип	ПА-22	-
Габарит станка
Габариты станка, включая ход стола и салазок, мм	2360 х 1900 х 1580	1890 х 1220 х 2220
Масса станка, кг	2500	1885
