Возможные причины необходимости замены клиньев:

1. Отсутствует (утеряны отдельные клинья) полный комплект.
2. Прижимные клинья собраны с разных станков и имеют существенный разновес, т.е. нет возможности собрать одинаковые попарно вывешенные наборы. Невыполнение условия равенства масс клиньев вызывает разбалансировку вала и увеличение ударной нагрузки на опорные подшипники. Как следствие быстрый выход подшипников из строя. Если быть точным, то вывешивается попарно весь набор элементов строгального вала:

   • строгальный нож после заточки (3)
   • Клин (4)
   • расклинивающие болты (5)
   • выталкивающая пружина (6)
3. Сорвана резьба в отверстиях для крепления расклинивающих болтов. Для восстановления клина часто имеется возможность перенарезки резьбы большего ремонтного размера:
   • 6-8 мм
   • 8-10 мм
   • 10-12 мм

Для быстрого заказа и оценки стоимости работ необходимо указать точные размеры профиля клина.

Порядок действий:

1. Если клин для повторения имеется в наличии. В этом случае необходимо указать размеры профиля клина. Для этого :
   • Чистый лист бумаги прижимаем «грязным пальцем» по торцу клина – получаем контур рисунка
   • Обводим (выделяем) получившийся контур карандашом или шариковой ручкой
   • Производим замеры каждой стороны клина и указываем эти размеры на рисунке
   • Фотографируем получившийся эскиз профиля с размерами телефоном и отправляем к нам на почт

2. Если клина нет в принципе. Тогда необходимо провести обмер самого паза на строгальном валу (7) выделено на рисунке выше красным цветом, куда будет вставляться весь набор: клин – болт – строгальный нож. Мы сами просчитаем размеры клина в чистом виде.

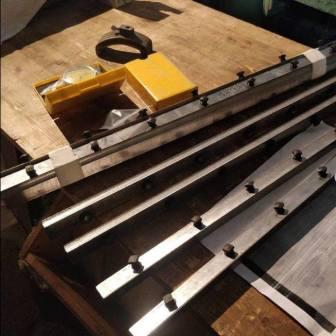

Хочется добавить, что при заказе нового клина правильно заказать и расклинивающие болты. Они имеют:

• Квадратную головку, что исключает срывание шлица при затяжке.
• Термически обработанный винт имеет большую твердость
• Равный вес всех болтов

Предлагаем болты следующих размеров:

• М8 шаг 1.25
• М10 шаг 1.5
• М12 шаг 1.75
